1、故障類別
熱電阻溫度傳感器溫度顯示偏高。
2、儀表類型
熱電阻溫度傳感器。
3、廠家型號：
定子測溫?zé)犭娮栊吞枺篟TD-3-1000
安全柵型號：P+F KCD2-RR-Ex1
4、使用工況介紹
現場電機定子溫度(Pt100)連接到機柜間熱電阻安全柵，安全柵輸出到中控ECS700卡件，在DCS畫面顯示溫度。
5、故障現象描述
新增電機投產前對電機溫度回路進行測試，環境溫度25℃，DCS顯示溫度30.9℃,顯示值偏高。用過程校驗儀在現場加25℃信號，也顯示30.9℃。
6、處理前安全措施
通知控制室進行檢查。
7、故障原因分析及判斷思路
用過程校驗儀現場加信號也是同樣偏差，說明現場測溫元件正常，可能原因如下：
①線路故障；
②卡件故障；
③安全柵故障。
判斷思路：
①對線路接地、短路、斷路進行排查，線路正常，排除線路故障；
②過程校驗儀信號送入卡件通道顯示正常，排除卡件通道故障；
③檢查P+F安全柵，指示燈正常，接線正確，查看撥碼開關在Ⅱ處與現場三線制信號不一致，是造成溫度偏高的主要原因(安全柵撥碼開關SI，Ⅰ處為三線制熱電阻接線，Ⅱ處為二、四線制熱電阻接線)。
8、故障有效處理辦法
P+F安全柵撥碼開關SI撥回Ⅰ后溫度指示25℃，指示正常。
9、故障防范措施及改進：
更換溫度安全柵時要求型號一致，撥碼位置和接線都調整正確后再投用。
10、相關知識拓展：

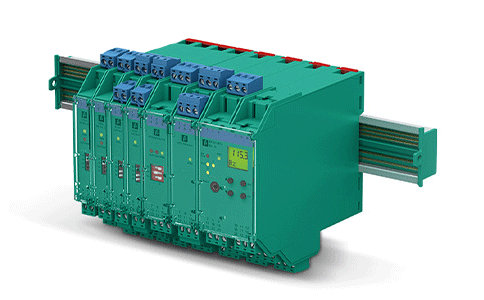

安全柵：KCD2-RR-Ex1
◆特點：單通道，安全等級ExiaⅡC，允許安裝在危險區，DC24V供電，精度0.1%，電磁兼容性滿足NAMUR NE21。
◆功能：將二線制/三線制/四線電阻信號(例如Pt100、Pt500、Pt1000等)從危險側傳到安全側，處于安全區的轉換器可以二線制/三線制/四線制方式接收電阻信號。轉換器輸出一個檢測電流通過熱電阻中繼器傳輸?shù)轿ｋU(xiǎn)區，并在熱電阻產生壓降，通過熱電阻中繼器傳回安全區，這樣就可以在中繼器的輸出端測出當前熱電阻的阻值，電阻中繼器允許測量電流×(Rm+900Ω)＜10V及測量電壓＜7V。
◆應用：安全柵用于危險區熱電阻和安全區轉換器之間的信號隔離。
11、故障處理經驗談
對于溫度故障處理，一般溫度傳感器和過程校驗儀作為信號源時，系統顯示都是相同值。一般故障較多的是線路虛接現象，其次是安全柵故障或接線問題，卡件故障現象比較少。
