APL的單位設定不是隨便定滴，而是根據PA行規定義的。它將常用的單位與數字代碼對應成一張映射表，我們可以通過APL幫助文檔檢索映射表的對應關系。

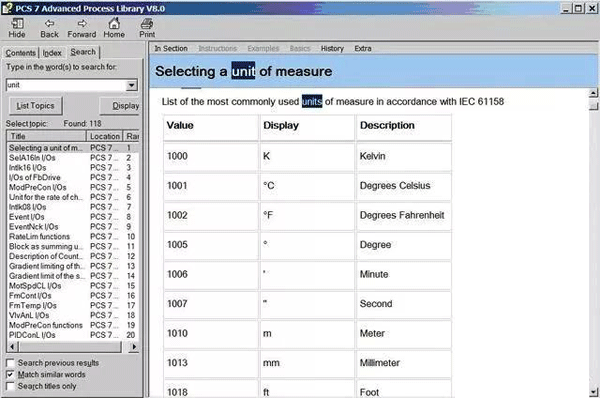

如上圖所示，不同的數值對應不同的單位，如“1001”對應“℃”，“1010”對應“m”。這種方式的最大優勢就是：可以隨時在線修改單位值，而不再需要編譯OS以更新單位值的設定了。此外，還能避免因項目語言設置問題導致的亂碼。當然，以前的單位設定方式仍然可用。

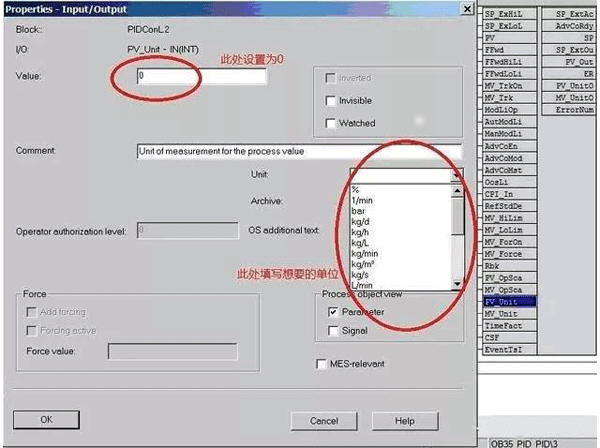

如上圖上將“Value”的值設置為“0”，然后在“Unit”處下拉菜單選擇對應的單位。一般情況下我們是通過設置“Value”的值來設置模擬量單位的，設置內容根據第一幅圖中的對照表設置。
和量程一樣，單位設定值也只需要設置一次，之后可以在功能塊之間傳遞，例如需要在上位機上顯示測量點單位，只需要將Pcs7 AnIn的輸出參數PV_OutUnit連接到MonAnL的輸入參數PV_Unit中，即可完成傳遞。

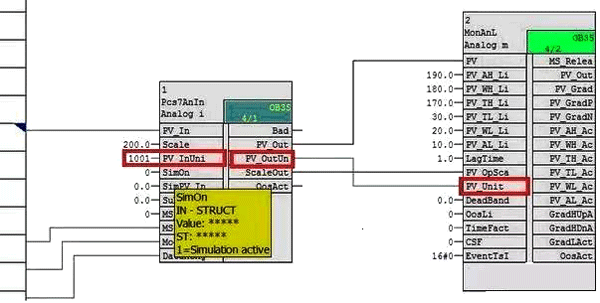

如上圖中將PV_InUnit設置為1001，對應的是℃，然后將AnIn的輸出參數PV_OutUnit連接到MonAnL的輸入參數PV_Unit中，即可完成單位的傳遞，并在操作員畫面顯示。

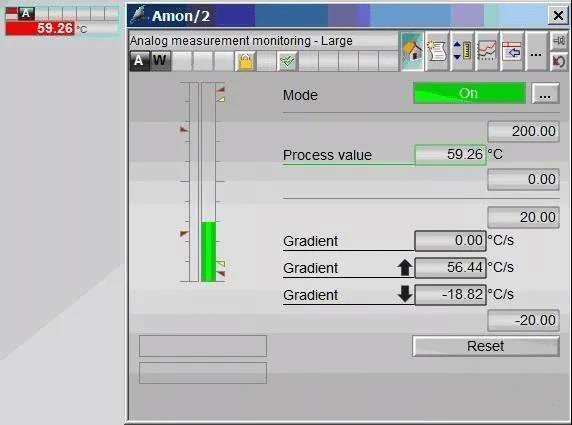

之后可以在操作面板中看到單位配置。所有與之相關的變量單位值也同時配置過來了！
如上圖所示對應的溫度單位就可以在畫面上顯示出來。
