某公司坐落于高新技術產業開發區，年產12萬噸可發性聚苯乙烯。可發性聚苯乙烯具有優異持久的保溫隔熱性、獨特的緩沖抗震性、抗老化性和防水性，是目前全世界公認的最簡便、最經濟的包裝材料，廣泛應用于工業包裝、建筑材料、工程材料、食品包裝等方面。
根據相關要求，各方專業人員采用世界領先的歌略RiskCloud風險分析軟件進行HAZOP分析、LOPA定級和SIL驗算。
1、歌略RiskCloud風險分析軟件進行HAZOP分析
借助專業的分析軟件RiskCloud，按照其引導一步步執行，不會出現任何遺漏，再也不用自己做Excel啦，而且可以隨時隨地查看HAZOP記錄內容，很有助于后期的重審和追蹤。
如下圖1和圖2填寫所示，記錄項目基本信息，包括一般信息和團隊成員，可以根據具體情況再去細化其他內容。

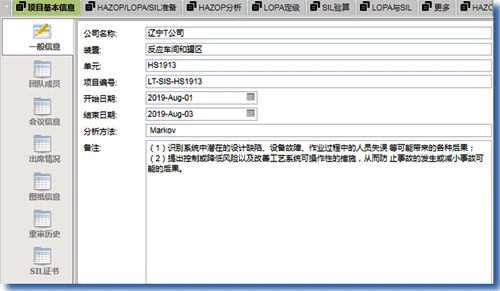

圖1 項目基本信息

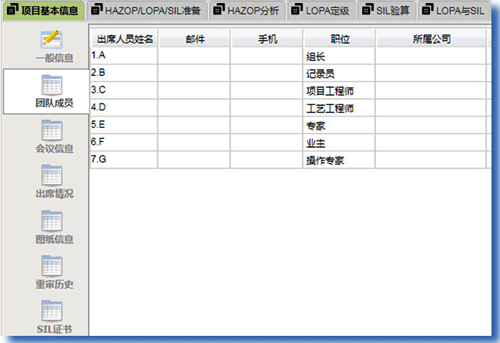

圖2 團隊成員
本項目劃分成5個節點進行HAZOP分析，如下圖所示，包括苯乙烯儲運、戊烷儲運、二甲苯儲運、原料計量操作、聚合反應操作。

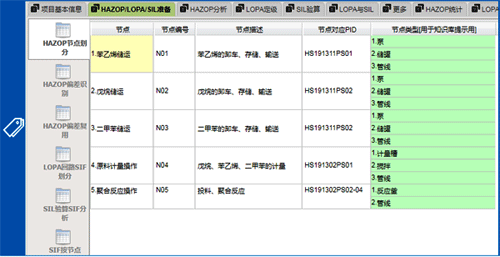

圖3 節點劃分

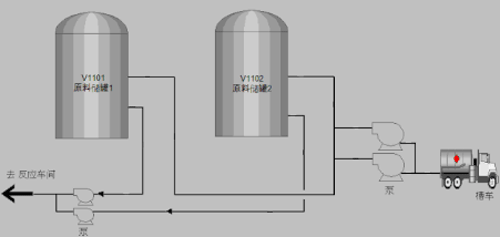

由于文章篇幅篇幅限制，只詳細介紹節點N01：苯乙烯儲運。為了方便理解其流程，做了動態簡化流程圖(去除BPCS和SIS相關儀表，只留管線圖)如下所示，槽車卸料至儲罐，儲罐物料輸送至反應車間，雙泵、雙罐、雙管線。

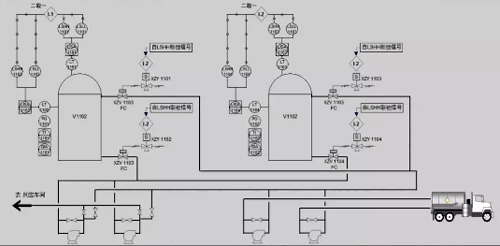

圖4 簡化流程圖
在劃分節點之后，本項目還做了如下圖5所示的準備工作，對分析參數、偏差進行規劃，分析軟件對各個內容都已經預設好了，所以在填寫這張偏差識別表的時候可以下拉選擇，也可以手動輸入。對于偏差分析表，個人體會比較深刻，很喜歡，其優點如下：
①只需要做一份偏差分析表，其他任何節點可以隨時調用；
②更方面的對分析參數進行梳理和規劃，不同類型，一目了然。

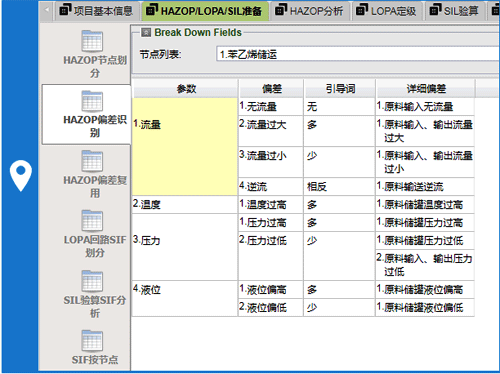

圖5 偏差分析表
做好前面的準備工作，開始進入主題-HAZOP分析。上圖已將分析參數分為流量、溫度、壓力和液位，在做HAZOP分析記錄的時候，可以按照分類下拉選擇，如下圖6所示。圖7，圖8，圖9，圖10分別是流量、溫度、壓力和液位的HAZOP分析靜態切圖。

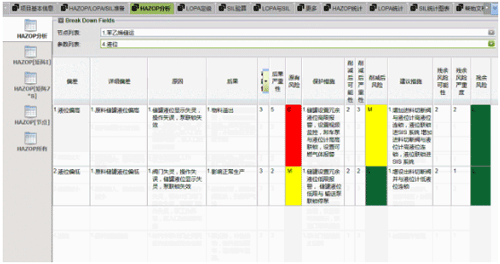

圖6 分類選擇

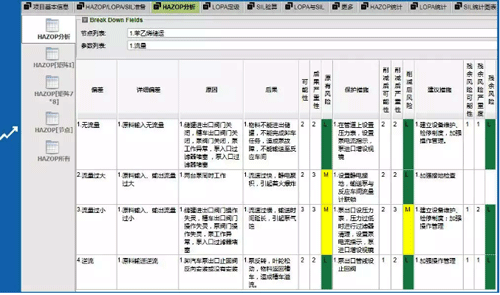

圖7 流量

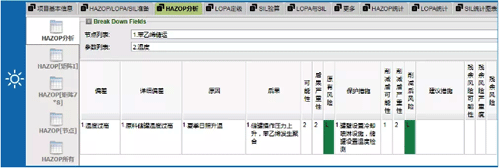

圖8 溫度

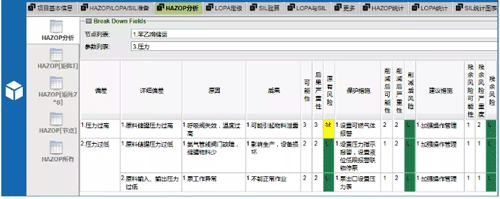

圖9 壓力

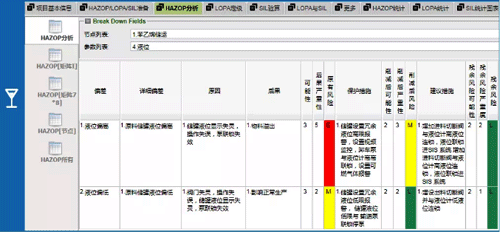

圖10 液位
2、歌略RiskCloud風險分析軟件進行LOPA定級
①流程圖
HAZOP分析之后，本項目繪制了詳細的P&ID圖，如下圖11所示，BPCS和SIS相關儀表詳細列出。
圖11 P&ID詳圖
②安全回路
本文詳細闡述圖12圓圈中的SIL定級，本安全回路包括:
◆輸入：1oo2液位變送器和辰竹安全柵
◆邏輯控制器：安全PLC
◆執行：電磁閥，切斷閥和辰竹安全繼電器

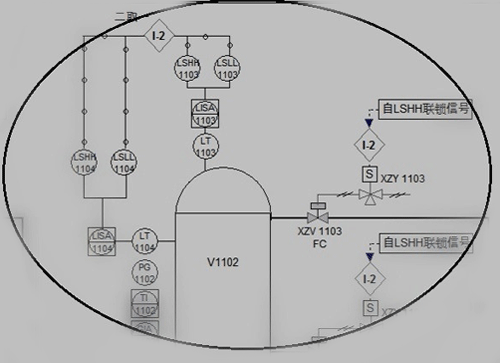

圖12 安全回路
分析軟件嵌入了完整的SIL定級模塊，按照次序依次填寫相關描述、事件頻率、保護層等，系統自動結算出SIL的等級，本項目將本安全回路定級為SIL2。
3、歌略RiskCloud風險分析軟件進行SIL驗算
剛開始接觸SIL驗算的時候，我癡迷于將ISA和IEC標準里面公式的每一個參數研究透徹，然后將若干安全儀表和安全PLC的失效數據帶入計算。后來項目做著做著，感覺SIL驗算似乎不是那么復雜了。
本項目用的是歌略RiskCloud風險分析軟件，在做好HAZOP和LOPA分析之后，SIL驗算是那么的水到渠成，在軟件的引導下填寫相關失效參數。安全回路包括如下儀表和控制器：
◆LT-1103，LT1104，SB-1103，SB-1104，1oo2表決
◆SIS-CPU，AI，DO，1oo1
◆XZY-1101電磁閥和XZV切斷閥，SR-1101，1oo1
所有分析結束之后，可以直接導出相關報告。并且能夠自動解鎖和生成豐富的統計分析圖表。

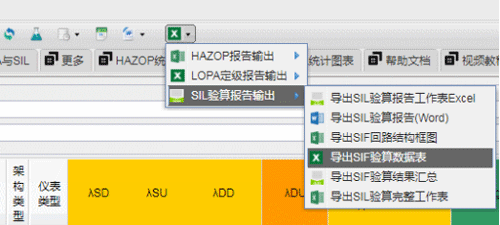

圖13 報告導出
大家如有任何建議和意見，無論是關于儀表，關于工藝，關于HAZOP/LOPA/SIL驗算，還是關于歌略RiskCloud風險分析軟件，都可以在頁面評論區進行探討。
