JJF1637-2017《廉金屬熱電偶校準規范》中要求校準廉金屬熱電偶時參考端的連接方法是：將剝?nèi)ソ^緣層的銅導線一端與被校熱電偶參考端連接，置入裝有酒精或變壓器油的玻璃試管內，再均勻地插入?yún)⒖级撕銣仄鲀?nèi)。實際工作中，很多被校熱電偶參考端由于偶絲直徑較粗、較硬、較短等原因，不能直接與銅導線一端連接插入?yún)?/span>考端恒溫器內，無法滿足校準需求，這時就需要使用補償導線延長被校熱電偶參考端來解決這個問題。
1、補償導線的用途
根據熱電偶的連接導體定律，只有選配與熱電偶熱電特性相同的導線與熱電偶連接，將熱電偶參考端延伸到溫度恒定的地方，才能不影響熱電偶的測溫準確性。因此，若選用普通銅導線連接，會給測量結果帶來較大影響，若將熱電偶參考端用相同的材料延長，理論上可以，但會造成材料的浪費，補償導線就是為解決這個矛盾而產生的。在一定溫度范圍內和所連接的熱電偶具有相同熱電特性的廉金屬導線，稱為熱電偶的補償導線。它由補償導線線芯、絕緣層和護套等組成。它的特點是在參考端溫度可能變化的范圍內(0℃~100℃或200℃)，由補償導線兩極組成的熱電偶的熱電特性與所配熱電偶熱電特性相同，使得熱電偶回路中加入補償導線后，其熱電勢僅與測量端溫度和補償導線與電測儀器連接處溫度有關。因此，校準廉金屬熱電偶時應選用適當的補償導線，將其一端與被校熱電偶參考端連接，把被校熱電偶參考端移至補償導線輸出端，另一端與銅導線連接后再插入?yún)⒖级撕銣仄鲀?nèi)，這樣就可以滿足校準需求。
2、補償導線的常見類型和選用方法

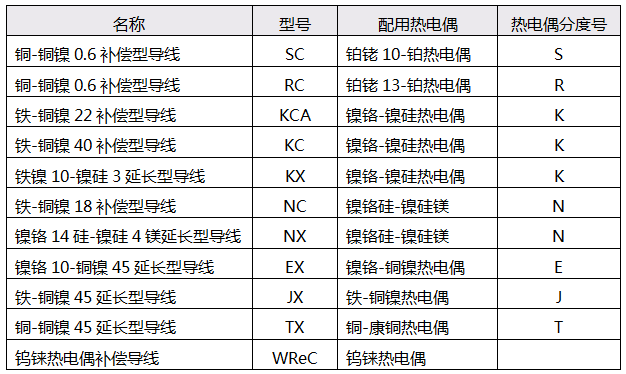

廉金屬熱電偶主要有K、N、E、J、T五種類型，其對應的補償導線主要有KC、KX、NC、NX、EX、JX、TX七種類型。補償導線型號及成分見表1。
①延長型和補償型補償導線
補償導線按材料分為延長型和補償型。與所配用熱電偶的熱電極化學成分相同的補償導線稱為延長型補償導線，用字母“X”附在熱電偶分度號之后表示，如KX表示K型熱電偶用延長型補償導線。與所配熱電偶的熱電極化學成分不同的補償導線成為補償型補償導線，用字母“C”附在熱電偶分度號之后表示，如KC表示K型熱電偶用補償型補償導線。
②精密級和普通級補償導線
補償導線按熱電偶特性的允差分為精密級和普通級。當熱電偶參考端溫度為0℃時，補償導線的允差在補償導線產品頁面http://www.fg316.com/product/242.html有詳盡介紹。JJF1637-2017《廉金屬熱電偶校準規范》中明確提出補償導線的技術要求為(室溫~70℃)時允許偏差±0.2℃，普通級補償導線很難滿足技術要求，因此，校準廉金屬熱電偶時應選用精密級補償導線技術要求。
3、補償導線使用時的注意事項
①補償導線只能用于校準2級廉金屬熱電偶，校準1級廉金屬熱電偶時不能使用補償導線。從原理上講，校準廉金屬熱電偶是不應該使用補償導線的，因為校準廉金屬熱電偶的目的是要確定廉金屬熱電偶本身回路中的熱電勢值，從而確定與分度表的誤差，而接入補償導線后，由于補償導線本身存在對分度表的誤差，會把補償導線的誤差疊加到被校熱電偶回路中、從而增大校準誤差，造成錯誤判斷。所以對準確度要求較高的1級廉金屬熱電偶，校準時是不允許使用補償導線的。
②規范中提出補償導線的技術要求為(室溫~70℃)時允許偏差±0.2℃，這是指補償導線滿足±0.2℃時，數據處理時不用考慮補償導線的修正值、補償導線無法滿足±0.2℃時，數據處理時必須考慮補償導線的修正值。同時，建標時配備的補償導線必須滿足±0.2℃的要求。
③補償導線的使用長度約500mm。
④各種補償導線只能與相應型號的廉金屬熱電偶配用，型號不一致不能使用。
⑤補償導線有正、負極之分，使用時，正、負極性不得接錯，否則不僅起不到補償作用，而且還會造成更大的測量誤差。
如何判斷補償導線的型號和極性：將補償導線的兩端各剝?nèi)ヒ恍《谓^緣層，并將兩根導線的一端絞接在一起，然后放入沸水中，兩根補償導線的另一端分別與銅導線連接后插入冰點槽中，再將銅導線引向電測儀器。所測補償導線的熱電勢若與分度表中所列出的某一熱電勢相符合，便可知該補償導線的型號。據此，與電測儀器正端連接的電極即為補償導線的正極，與電測儀器負端連接的電極即為補償導線的負極。
⑥由于補償導線與廉金屬熱電偶的熱電特性并不完全相同，所以要求連接處的兩個接點溫度應盡量相同，否則將引入測量誤差。
⑦補償導線的絕緣層及護套應避免油漬侵蝕而短路，影響補償導線的正常使用。
作者：中國空氣動力研究與發展中心校準測試實驗室 陳紫怡、林海航、劉杰偉
