一、傳導發射分類

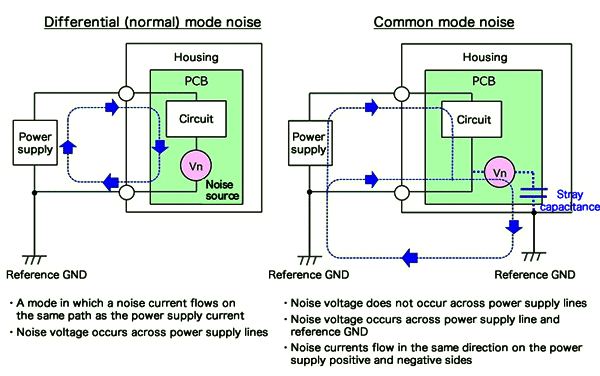

傳導發射可分為兩種類型。一種是“差模噪聲”，也稱為“正常模式噪聲”。這些名稱有時會根據適用的條件有選擇地使用，但在這里昌暉儀表假設它們是相同的。另一種是“共模噪聲”。如下圖所示這里的討論電源噪聲，因此這些圖是PCB外部供電的示例。
1、差模噪音
噪聲源出現在電源線上并與電源線串聯，并且噪聲電流以與電源電流相同的方向流動。它被稱為“差分模式”，因為輸出和返回電流是相反方向的。
2、共模噪音
通過雜散電容等泄漏的噪聲電流通過地并返回到電源線的噪聲。被稱為“共模”噪聲，因為電源正(+)和負(-)側的噪聲電流方向具有相同的方向。電源線上不會出現噪聲電壓。
3、差模和共模噪音對比分析
如上所述，這些類型的噪聲是傳導發射。然而由于噪聲電流在電源線中流動，因此會有輻射產生。

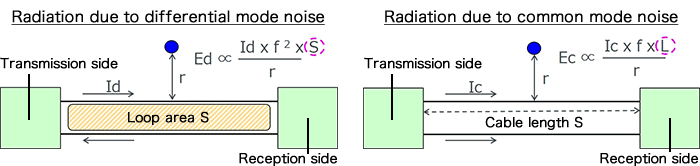

由差模噪聲引起的輻射的電場強度Ed可以使用下面的等式表示。Id是差分模式下的噪聲電流，r是到觀察點的距離，f是噪聲頻率。差模噪聲產生噪聲電流環路會放大噪聲，因此環路區域S成為重要因素。如圖和等式所示，如果其他元素是恒定的，則對于更大的環區域，電場強度更高，但在實際案例中，共模噪聲更為常見，所以我們對共模噪聲重點討論。
二、噪聲計算
由共模噪聲引起的輻射的電場強度Ec可以由右下方的等式表示。如圖和方程所示，電纜長度L是一個重要因素。

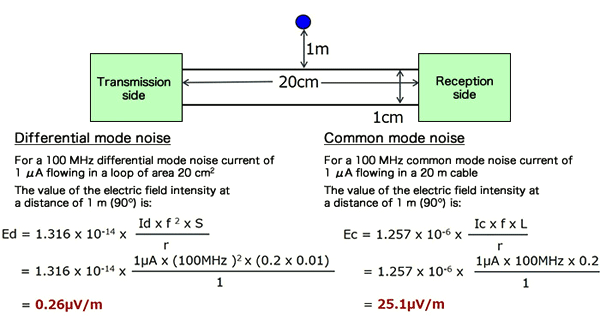

這里，為了確認由于不同類型的噪聲引起的輻射特性，我們將插入實際數值來計算電場強度*1。每種情況下的條件完全相同。觀察到的電場強度由藍點表示。
在這些計算結果中重要的是，對于相同的噪聲電流值，由共模噪聲引起的輻射要大得多(在該示例中，大約大100倍)。特別是，在考慮應對輻射發射的措施時，應該記住處理共模噪聲的措施尤為重要。
1、共模噪聲處理方法
當有共模噪聲存在時，常用的處理方法有；
①可靠接地、高阻抗接地方式；
②削弱噪聲源(在變頻器輸出側加裝共模扼流圈是一種經濟、有效的方法)；
③噪聲屏蔽以及電源線屏蔽等。
2、差模噪聲處理方法
在差模噪聲的情況下，處理噪聲的基本的措施是減小環路面積S；
例如通過使用絞合線纜，盡可能縮短電纜長度。然而，總是會出現對組件的布置和類型的限制，因此還必須研究諸如添加過濾器之類的方法。
昌暉儀表希望本文有助于大家加深對儀表EMC中開關電源的理解。
