由于控制閥前后壓差的變化，會引起可調比的變化，因此為方便起見，將可調比分為理想可調比和實際可調比。
1、控制閥理想可調比
理想可調比是指控制閥前后壓差不變時的可調比，即
理想可調比等于控制閥的最大流量系數和最小流量系數之比。從使用的角度看，理想可調比越大越好，但由于受到閥心結構和加工工藝的限制，最小流量系數不會太小。目前我國控制閥的理想可調比主要有R=30和R=50兩種。
2、控制閥實際可調比
理想流量特性是在假定控制閥前后差壓不變的情況下得到的，在實際應用中，控制閥安裝在管道上，要么與其他設備串聯，要么與旁路管道并聯，因此控制閥前后差壓總是變化的。這種情況下的控制閥所能控制的最大流量qmax和最小流量qmin的比值為實際可調比。
①串聯管道時的實際可調比

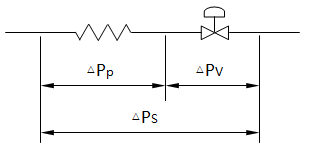

控制閥與其他設備串聯工作的示意圖如圖1所示，調節閥上的壓差是其總壓差的一部分，總壓差△Ps等于管路系統的壓差△Pp與控制閥壓差△Pv之和。當總壓差△Ps一定時，隨著閥門開度的增加，引起流量的增加，管道的阻力損失相應增加，控制閥上的壓差減小，引起控制閥所能通過的最大流量減少，所以控制閥的實際可調比會降低。
圖1 串聯管道
串聯管道實際可調比為
式中，R為理想可調比；△Pvmin為控制閥全開時閥前后的壓差；△Pvmax為控制閥全關時閥前后的壓差，接近于管路系統的總壓差△Ps。令s=△Pvmin/△Ps，則

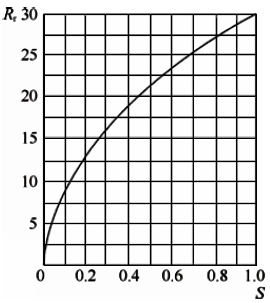

。因此，s越小，實際可調比也越小。在實際應用中，為了確保控制閥有一定的可調比，通常s值在0.3-0.6范圍內。實際可調比與s之間關系曲線如圖2所示。
圖2 串聯管道時控制閥的實際可調比
②并聯管道時的實際可調比

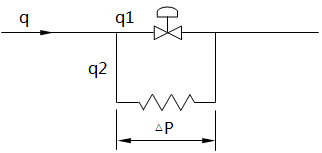

由于控制閥的流通能力選擇不合適，或者工藝生產負荷變化較大，有時需要把旁路閥打開，形成并聯管道系統，如圖3所示。 管道總流量q等于控制閥的控制流量q1與旁路流量q2之和，由于旁路流量q2的存在，相當于流過控制閥的最小流量qmin增加，使實際可調比減小。
圖3 并聯管道
并聯管道時的實際可調比為

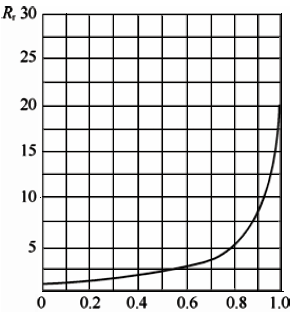

由于控制閥的最小流量遠遠小于旁路流量，即q1min＜＜q2，則Rp≈qmin/q2，令x為控制閥全開時的流量與總管最大流量之比，即x=qman/[(1-x)qman]=1/(1-x)，從這個公式不難看出，控制閥全開時的流量與總管最大流量之比x越小，旁路流量越大，實際可調比越小，x與Rp的關系如圖4所示。
圖4 并聯管道時控制閥的實際可調比
當你對控制閥可調比有一定了解后，最好去看看控制閥產品，加深對控制閥可調比實際應用的理解。
