一、數顯儀表PCB的EMC布局的核心原則
數顯儀表PCB的EMC布局的核心原則就是從空間上避免不同器件之間的相互干擾。
1、數顯儀表PCB功能區域劃分

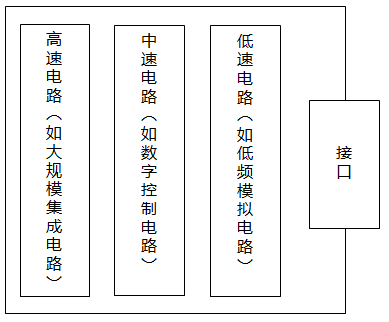

①按速度區域劃分
當線路板上同時存在高速電路、中速電路和低速電路時，應該遵從上圖中的布局原則，避免高頻電路噪聲通過接口向外輻射。
②按功能區域劃分
多種模塊電路在數顯儀表同一PCB上放置時，數字電路與模擬電路、高速與低速電路分開布局。避免數字電路、模擬電路、高速電路以及低速電路之間的互相干擾。

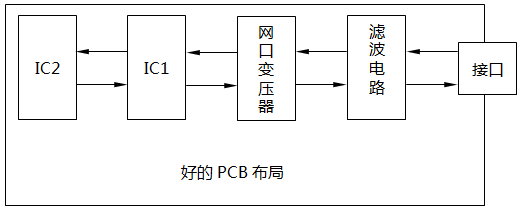

2、數顯儀表PCB布局設計時，應充分遵守沿信號流向直線放置的設計原則，盡量避免來回環繞。
3、數顯儀表PCB對于特殊元件的位置時要遵守以下原則：
①盡可能縮短高頻元器件之間的連線，設法減少它們的分布參數和相互間的電磁干擾。易受干擾的元器件不能相互挨得太近，輸入和輸出元件應盡量遠離。
②某些元器件或?qū)Ь€之間可能有較高的電位差，應加大它們之間的距離，以免放電引出意外短路。帶高電壓的元器件應盡量布置在調試時手不易觸及的地方。
③重量超過15g的元器件，應當用支架加以固定，然后焊接。那些又大又重、發熱量多的元器件，不宜裝在印制板上，而應裝在整機的機箱底板上，且應考慮散熱問題。熱敏元件應遠離發熱元件。
④對于電位器、可調電感線圈、可變電容器、微動開關等可調元件的布局應考慮整機的結構要求。若是機內調節，應放在印制板上方便調節的地方;若是機外調節，其位置要與調節旋鈕在機箱面板上的位置相適應。
⑤應留出印制板定位孔及固定支架所占用的位置。
二、PCB布局常見錯誤舉例

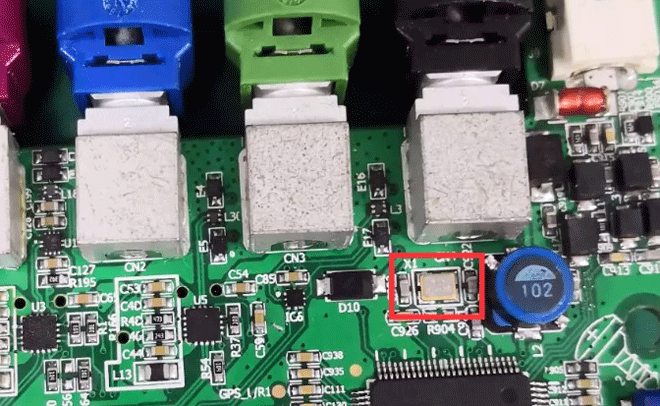

常見錯誤1：晶振出現在單板接口連接器1000mil以內。
問題分析：晶體、晶振、繼電器、開關電源等強輻射器件出現在單板接口連接器1000mil以內，干擾會直接向外輻射或在外出電纜上耦合出電流來向外輻射。
解決辦法：
①晶振遠離接口連接器1000mil以外；
②接口增加濾波電路，濾除高頻干擾信號。

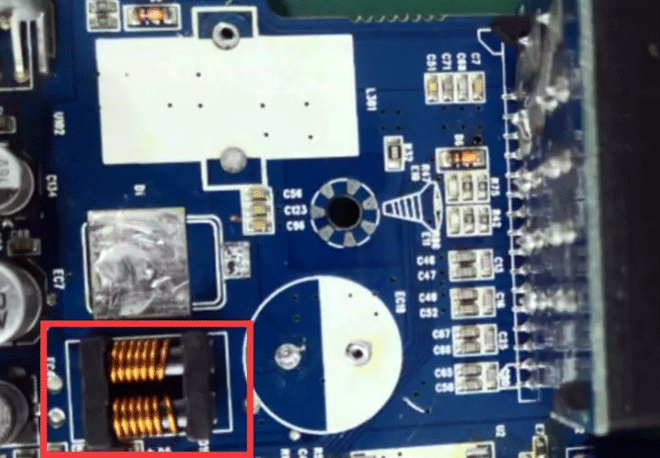

常見錯誤2：線路板電源輸入口的濾波電路(共模電感)沒有靠近接口放置。

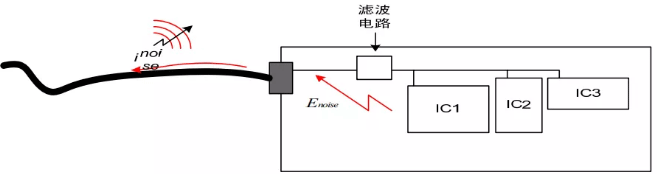

問題分析：線路板電源輸入口的濾波電路遠離近接口放置，可能導致已經經過了濾波的線路被再次耦合。
解決辦法：

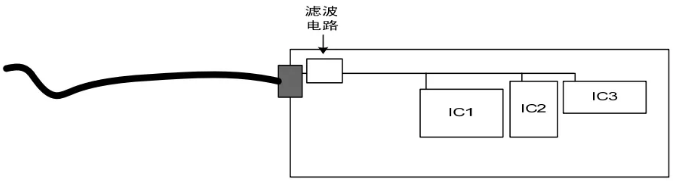

共模電感靠近電源端口放置，同時注意地的隔離，如下圖：
常見錯誤3：器件擺放位置不合理。
問題分析：TVS靜電抑制器不能起到應有的保護作用，主要是由于PCB中器件布局不合理造成，信號線在沒經過TVS前通過過孔直接連接到MCU。
解決辦法：改變TVS和過孔位置，把TVS并聯在管腳和MCU之間PCB走線上。
總結
TVS等保護器件在PCB布局時，應靠近接口放置，并且保護器件應該位于被保護器件與端口之間，信號先經過保護器件，再由保護器件引向被保護器件。
三、數顯儀表PCB整體布局總結
①數顯儀表的高速、中速、低速電路要分開；
②數顯儀表的強電流、高電壓、強輻射元器件遠離弱電流、低電壓、敏感元器件；
③數顯儀表的模擬電路、數字電路、電源電路、保護電路要分開；
④多層板設計，有單獨的電源和地平面；
⑤對數顯儀表的熱敏感的元件(含液態介質電容、晶振)盡量遠離大功率的元器件、散熱器等熱源。
昌暉儀表希望通過此文的簡單介紹，能幫助大家加深對數顯儀表PCB布局設計的理解，提前做好PCB布局的優化設計，一勞永逸。
