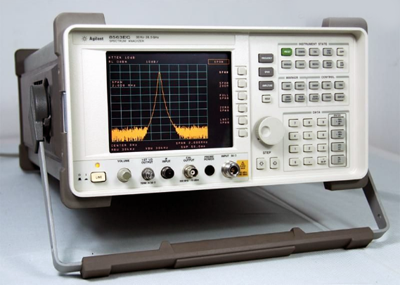

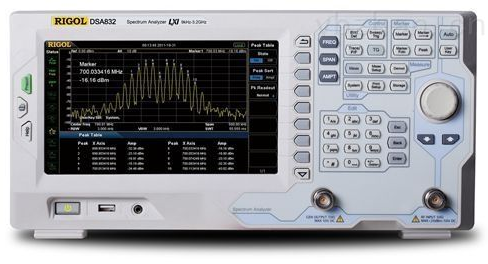

下圖為常見的頻譜分析儀：
頻譜儀的測試功能介紹
頻譜分析儀在EMC整改中可以觀測信號的頻譜，信號的功率，測試系統的雜散，諧波，交調失真功能。
1、頻譜儀測量信號的頻率與功率

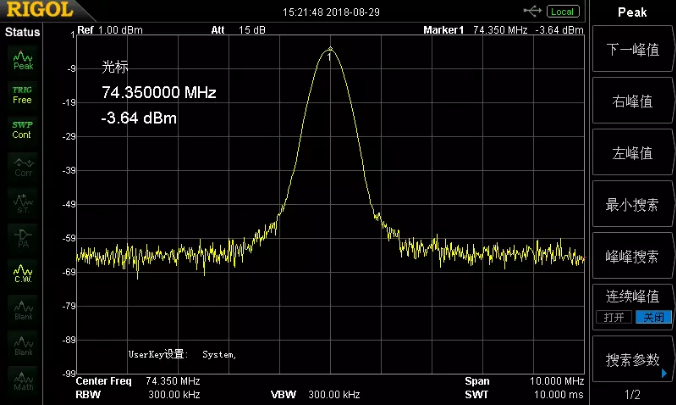

下圖為信號源發出一單載波信號后，頻譜儀的顯示，通過MARK-PEAK，操作可以看到信號頻率為74.35MHz，功率為3.64dBm。
2、頻譜儀交調失真測試
下圖為信號交調失真測試圖，通過mark-DELT標注功能可以測試信號與交調信號功率差(dB)
3、頻譜儀諧波測試
頻譜儀可以測試被測信號的各次諧波，可以用頻譜儀自帶的頻譜測試功能，MEASURE-harmonic測試，也可以通過測試信號的頻率f，然后改變頻譜儀的中心頻率到2f，3f….然后PEAK一下，測試各次諧波的功率。
4、頻譜儀測量調制信號的帶寬
頻譜儀可以測試信號的帶寬，可以測試3dB帶寬，也可以測試99%信號能量帶寬 。下圖為99%信號能量帶寬。
5、頻譜儀峰均比測試
頻譜儀測試中，還有一個功能為峰均比測試(CCDF)，某一調制信號的峰均比測試如下圖。
頻譜儀應用案例
1、下圖為某顯示屏的控制板，因時鐘輻射超標進行整改。
2、整改前的時鐘信號圖，利用頻譜分析儀找到輻射源，針對時鐘信號進行整改。
3、整改后的時鐘信號對比圖，加入展頻IC測試板后，尖峰能量明顯下降，降幅達22dB。
4、全頻段的時鐘信號對比圖。
頻譜分析儀可用于開發、診斷，定量分析，主要優點是分析儀很容易根據EMC測試中的預定量分析結果校正測量數據，從而使頻域結果可視化，使設計和整改工程師能更好的了解什么故障正在發生及其出現的位置。
作者：袁韶庚、毛會明
