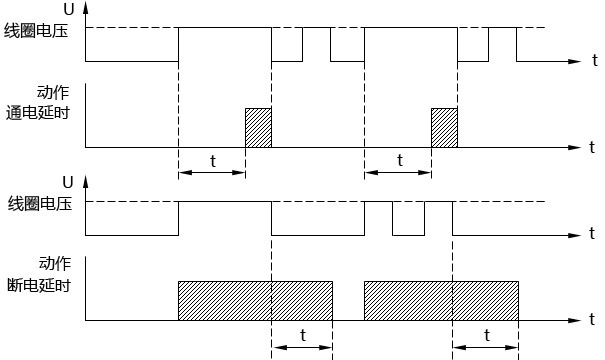

下圖是通電延時和斷電延時時間繼電器的時序圖：
這里的時間t都很短，在10毫秒到10秒之間選定。可見，時鐘控制器與時間繼電器的區別還是很大的。在使用中，時鐘控制器的時間對時很關鍵。
一般的時鐘控制器利用本機高頻振蕩，再把振蕩變換為0/1的脈沖，并確定一秒鐘對應于多少個脈沖，由此實現基本計時。這種方法會出現測量誤差，每24小時出現十幾秒甚至數分鐘的偏差很正常。因此，時鐘控制器需要與基準時間對時。時間繼電器則無需這種操作。
在實際測控中，PLC是一個最典型的元件。它既可以滿足時鐘控制器的需求，又可以實現時間繼電器的任務，且時鐘控制器和時間繼電器的數量完全可以滿足實際需求。

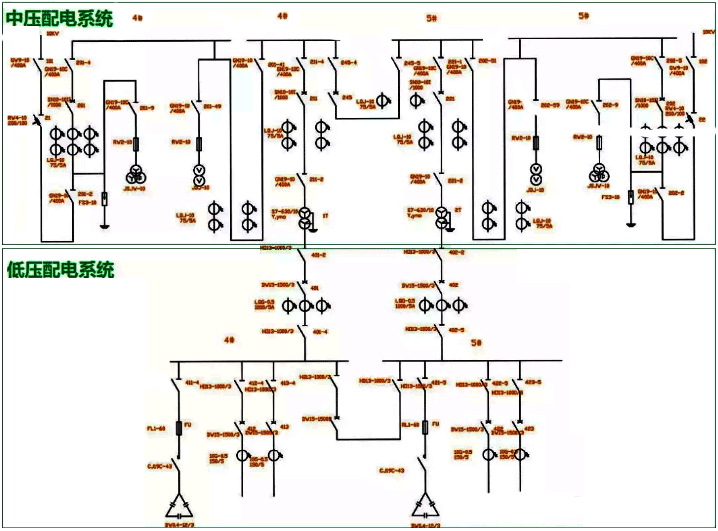

下圖是中壓配電系統和低壓配電系統的示意圖：
我們對上圖實施電力監控，最常用的器件是PLC。我們用PLC實現現場的邏輯測控任務，實現電參量的采集任務，實現通信管理的任務。

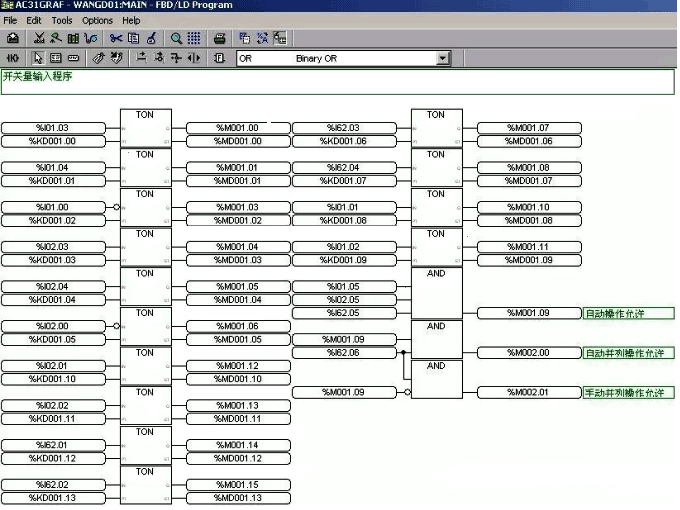

下圖是ABB最普通的PLC，其中TON是通電延時時間繼電器模塊，用于開關量信號的防抖操作：
注意：這里所用的PLC由于太過基本，目前已經停產，用更高檔的PLC取代了。
用PLC擔任時鐘控制器的任務，則一定要對時。工程師在設計變電站測控時，在站內設置GPS對時裝置(北京時間)，讓PLC每日數次與GPS對時，以便校準PLC的計時基準時鐘。下圖是用于變電站測控用的GPS對時裝置：
GPS對時裝置有戶外天線，圖中未顯示

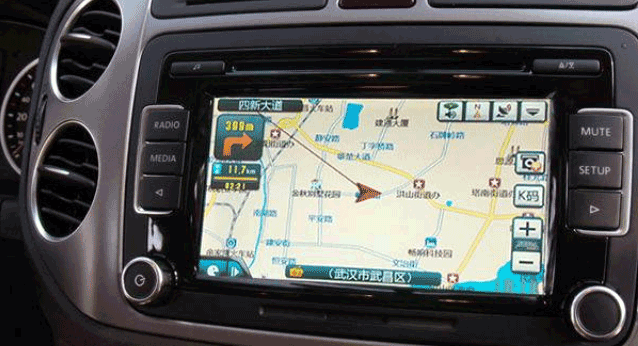

下圖是尋常可見的汽車導航用的GPS裝置，可見計時用GPS與導航用GPS的區別：

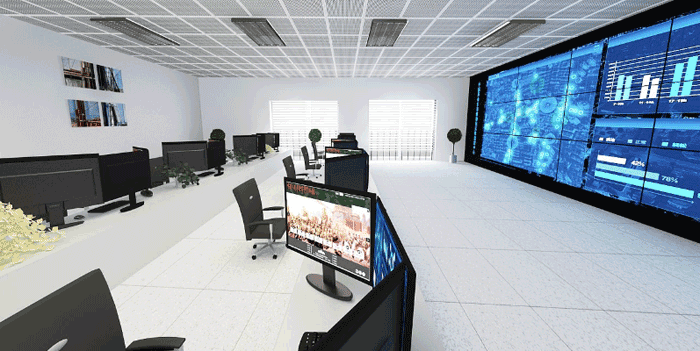

下圖是某變電站電力監控的實景圖。在這里，所謂的時間控制器功能真是小菜一碟。

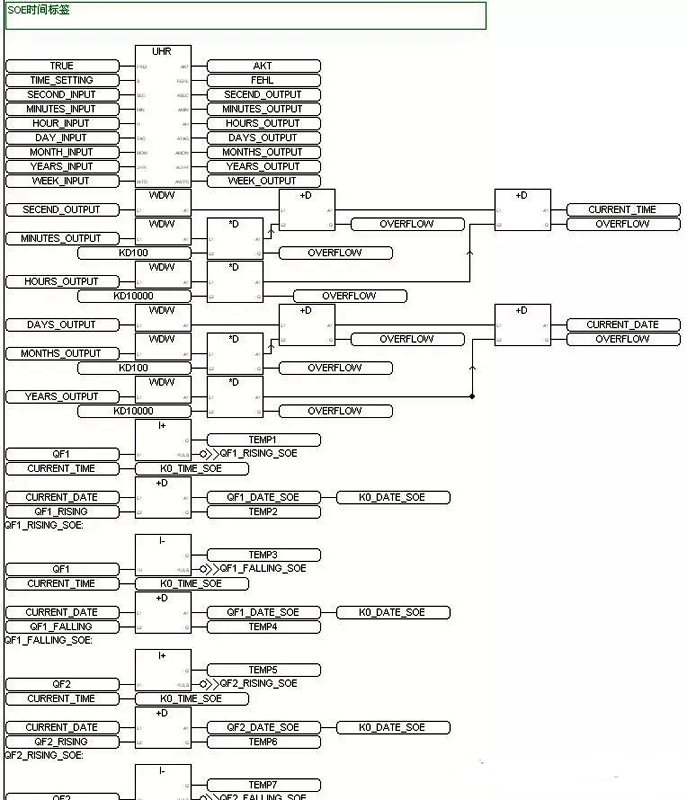

下圖是時鐘控制器的程序圖，用于SOE的參量變位記錄。測量和記錄開關量變位的時間精度為1毫秒，連續記錄時間長度是1年：
利用這段程序，我們可以記錄下多達數百個開關量的變位信息，時間記錄定位為年、月、日、時、分、秒、0.1秒。
作者：張白帆
