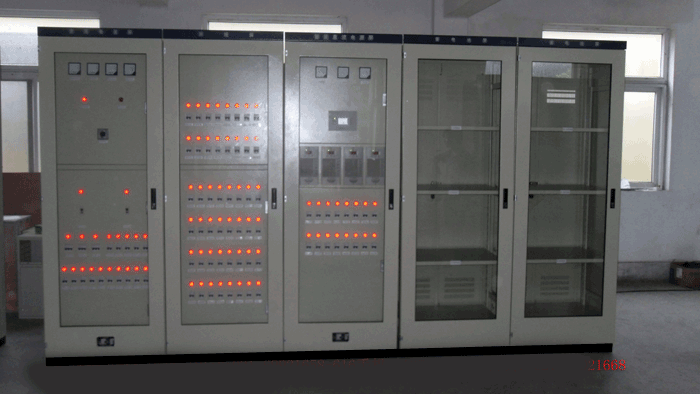

直流電源系統在電力控制中是不可或缺的，那么電力直流電源該用直流110V還是直流220V？昌暉儀表工程師結合DLT5044-2014《電力工程直流電源系統設計技術規程》的規定及現場應用情況，在本文回答這個問題。
電力直流電源選用直流110V和直流220V的基本原則
1、專供控制負荷的直流電源系統電壓宜采用110V，也可采用220V；
2、專供動力負荷的直流電源系統電壓宜采用220V；
3、控制負荷和動力負荷合并供電的直流電源系統電壓可采用220V或110V；
4、全廠(站)直流控制電壓應采用相同電壓，擴建和改建工程宜與已有廠(站)直流電壓一致。
5、在正常運行情況下，直流母線電壓應為直流電源系統標稱電壓的105% 。
6、在均衡充電運行情況下，直流母線電壓應滿足下列要求：
①專供控制負荷的直流電源系統，不應高于直流電源系統標稱電壓的110%；
②專供動力負荷的直流電源系統，不應高于直流電源系統標稱電壓的112.5%；
③對控制負荷和動力負荷合并供電的直流電源系統，不應高于直流電源系統標稱電壓的110%。
7、在事故放電末期，蓄電池組出口端電壓不應低于直流電源系統標稱電壓的87.5%。
直流電壓110V優點
1、蓄電池的個數和220V相比減少一半，因而降低了蓄電池組本身的造價，也減少了蓄電池室的建筑面積。
2、直流系統電壓低，對比絕緣的裕度大，能減少直流系統接地故障的機率，因此，直流電壓采用110V，在一定程度上能提高直流的可靠性。
3、直流回路的繼電器和接觸器觸點斷開時，對所連接的回路能產生干擾電壓，危及微機保護裝置等電子設備的安全運行，干擾電壓的幅值和直流電壓成正比，直流電壓110V時，可降低干擾電壓的幅值。
4、直流電壓采用110V，對運行人員比采用220V有安全感。
5、直流電壓采用110V，中間繼電器的線圈的線徑可選大些，減少中間繼電器的斷線故障。
DLT5044-2014電力工程直流電源系統設計技術規程中關于通訊電源的規定
1、發電廠廠內通訊設備所需直流電源，應采用通訊專用直流電源系統供電，其額定電壓為直流-48V，采用浮充電供電方式。
2、通訊專用直流電源系統輸出電壓可調范圍為-43V~-58V，通訊設備受電端子上電壓變動范圍為-40V~-57V。
