IGCC的工藝過程

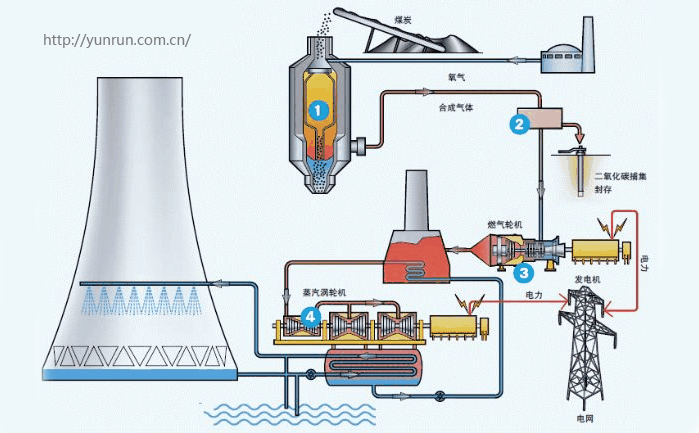

IGCC工作原理如圖所示。IGCC的工藝過程：煤經氣化成為中低熱值煤氣，經過凈化，除去煤氣中的硫化物、氮化物、粉塵等污染物，變?yōu)榍鍧嵉臍怏w燃料，然后送入燃?xì)?/span>輪機的燃燒室和壓氣機送來的壓縮空氣混合并燃燒，加熱氣體工質以驅動燃?xì)馔钙阶龉Γ細廨啓C(jī)排氣進入余熱鍋爐加熱給水，產生過熱蒸汽驅動蒸汽輪機做功。
IGCC電廠的熱工儀表及控制系統功能
IGCC電廠的熱工儀表及控制系統部分主要完成以下功能：參數測量與采集、模擬量控制、開關量控制、協調控制、過程監視與操作、報警與保護等。
IGCC檢測的主要項目有哪些？
IGCC檢測的主要項目如下：
①煤氣化爐：負荷、氧煤比、水癢比、燒嘴煤流量、燒嘴氧流量、空分氧流量、空分空氣流量、氧氣母管壓力、空壓機入口導葉、冷凝蒸發器液氧液位、液氧槽液位、液氧泵、氣化爐溫度、給粉等。
②燃?xì)馔钙剑贺?fù)荷、轉速、溫度、燃燒室溫度、壓氣機參數、潤滑和調速油壓、轉速、振動、轉子軸向位移、轉子與氣缸的相對膨脹、主軸偏心度、軸承溫度、潤滑油溫度、推力瓦溫度等。
③汽輪機：主蒸汽壓力、溫度、真空度、潤滑和調速油壓、轉速、振動、轉子軸向位移、轉子與汽缸的相對膨脹、主軸偏心度、軸承溫度、潤滑油溫度、推力瓦溫度等。
④余熱鍋爐：過熱蒸汽和再熱蒸汽的壓力、溫度，給水壓力、溫度、流量，汽包水位(直流爐為中間點溫度)、爐膛壓力、煙氣含氧量、排煙溫度、一二次風溫風壓、燃料量以及反映汽水系統各受熱段工質狀況的壓力、溫度等參數。
⑤發電機-變壓器：發電機頻率(轉速)、有功功率、無功功率、定子電壓、定子電流、轉子電壓、轉子電流、功率因數、發電機溫度以及冷卻介質的工作狀態變壓器的電壓、負荷、電流、溫度及冷卻系統等。
⑥自動檢測的對象還包括機組各主要輔機和各輔助系統幾乎所有可控制操作設備的工作狀態。
