昌暉儀表結合三個高壓互感器熔斷器經常燒壞的故障處理案例，與大家分享高壓系統PT柜互感器的熔斷器經常燒壞的原因、故障排查思路、故障處理的方法和經驗。
高壓系統PT柜互感器的熔斷器經常燒壞案例1
[故障設備] 某電壓互感器(PT)柜。
[故障現象] 在運行過程中，PT初級的熔斷器經常燒斷。
[診斷分析]
①對PT的絕緣進行檢查，在正常狀態。
②PT柜所連接的負載見圖1，主要負載有：
a、國電能計量電壓回路YMa、YMB、YMc、YMn。其負載阻抗是固定的，負載電流很小，而且是均衡的。
b、信號小母線KMa、KMb。在系統正常運行時，不會出現故障信號，小母線上沒有負載電流。
c、控制小母線KMa、KMb。它們由a、b兩相供電，所有開關柜的控制電源和操作電源都接在這對小母線上，這樣會造成PT次級回路三相負載嚴重不平衡，a、b兩相可能過負荷，而c相沒有負荷電流。

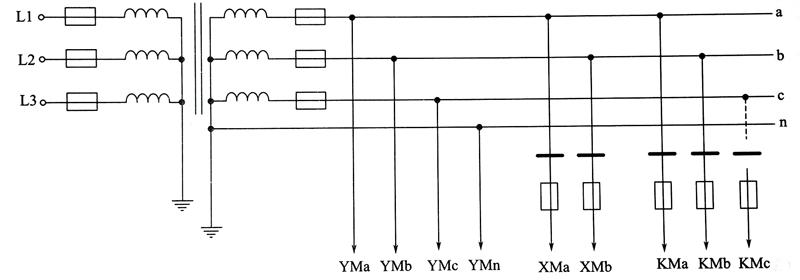

圖1 電壓互感器次級接線圖
③PT次級的熔斷器一般采用RM型，主要功能是進行短路保護。而初級熔斷器的型號規格是RN2-10kV、0.5A，它既能實現短路保護，也具有過負荷保護作用、在長期過負荷情況下，初級的熔斷器會熔斷，造成上述故障現象。
故障處理：在控制小母線中，再增加c相的控制母線KMc(見圖1中虛線所示)。對各個高壓柜的控制電源重新調整，將它們平均分配在a、b、c T相中。自此之后， 高壓熔斷器沒有發生因過負荷而熔斷的現象。
[經驗總結]
在10kV變電所高壓柜的設計中，有時采用PT柜次級電壓作為操作機構的交流電源，以簡化電路，降低工程造價。但是要注意次級回路中負載的平衡問題，否則會造成PT高壓側熔斷器燒斷。
高壓系統PT柜互感器的熔斷器經常燒壞案例2
[故障設備] 某10kV電壓互感器(PT)柜。
[故障現象] 在運行過程中，PT初級的熔斷器經常燒斷。
[診斷分析]
①測量各個繞組的絕緣電阻，都在600MΩ以上。
②PT柜的接線見圖2，測量各個線圈的直流電阻：初級繞組中，3個繞組都在1950Ω左右；次級測量繞組中，3個繞組都在0.23Ω左右；次級開口繞組中，3個繞組都在0.33Ω左右。

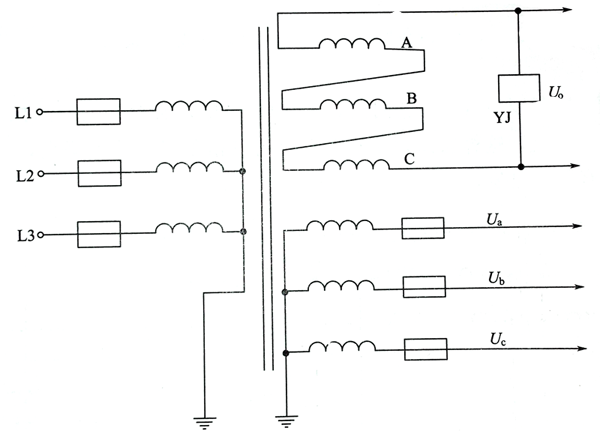

圖2 10kV電壓互感器的接線
③從絕緣電阻和直流電阻來看，PT是正常的。
④對PT進行變比測試，用高壓試驗變壓器在初級加上6kV電壓，次級測量結果為：測量繞組中，Ua、Ub、Uc均為60V左右；開口繞組中，A相和B相電壓約為100V，但C相電壓僅為63V，開口電壓U0為75V。
⑤從測量結果來看，C相電壓63V、開口電壓75V都是不正常的現象，正常的C相電壓應為100V，開口電壓應當接近0V。測量結果說明C相開口繞組中存在匝間短路。
故障處理：更換電壓互感器后，測量開口電壓僅為2V，故障不再出現。
[經驗總結]
①檢測直流電阻時都在正常狀態，這是因?yàn)樵诶鋺B(tài)(沒有通電)的情況下，匝間絕緣沒有擊穿。這種短路情況具有隱蔽性，容易被忽視。
②在檢測電壓互感器時，測量直流電阻并不準確，最好的方法是測量變壓比。
高壓系統PT柜互感器的熔斷器經常燒壞案例3
[故障設備] 某變電所中的電壓互感器(PT)柜。
[故障現象] 這臺PT柜在運行過程中，高壓側熔絲多次燒斷。
[診斷分析]
①檢查互感器的二次回路，不存在短路故障。
②檢查互感器的線圈，不存在接地故障，也沒有出現匝間、層間、相間短路的情況。
③對10kV系統的運行情況進行了解，發現近期，在10kV架空線路中，因?yàn)?/span>部分絕緣子嚴重老化，經常出現單相接地故障報警。
④10kV系統為中性點不接地系統，當其中的一相接地時，另外兩相的對地電壓將由6kV升高到10kV左右，即由相電壓變成了線電壓，這將引起電壓互感器高壓側激磁電流大大增加，導致熔絲熔斷。
[故障處理]排除10kV架空線路中的單相接地故障。
[經驗總結]
①當電壓互感器高壓側熔絲連續熔斷時，必須查明故障原因，不得在故障原因不明情況下更換熔絲，盲目投入運行。
②當檢修中需要停用電壓互感器時，必須將二次側熔斷器取下，以防止因反送電導致互感器一次側產生高壓，危及工作人員安全。
③近年來，由于大功率晶閘管等設備大量投入使用，使配電系統的電氣參數發生了很大變化，容易出現諧振現象。在系統諧振時，電壓互感器上將產生過電壓，使電流激增，造成熔斷器熔斷。
