昌暉儀表自制手工彎管器，導壓管穿線管冷彎不求人

2017/5/4 0:45:23 人評論次瀏覽分類：調試維修文章地址：http://www.fg316.com/tech/1223.html

昌暉儀表在本文介紹制作手工彎管器方法、手工彎管器使用及鋼管冷彎尺寸，你仔細閱讀《自制手工彎管器，導壓管穿線管冷彎不求人》并加以實踐，導壓管和穿線管敷設水平能迅速提高。

在儀表維修中，會涉及到儀表導壓管及電氣保護管的敷設工作，盡管工作量不會太多，仍會遇到鋼管的冷彎加工，鋼管的冷彎制就需要彎管器。對于工作量不大或一些小型企業，專門購置電動、機械的彎管器并不劃算，如果能自己動手制作一副彎管器是很方便且實用的。現介紹一種手工彎管器的制作方法，先按圖1加工好滑輪，然后按圖中的垂直線將滑輪鋸割為四塊，把鋸下的四塊鐵分別焊接在兩根鋼管上，如圖2所示，一個滑輪可以制作一副彎管器。焊接時拿一截對應直徑的鋼管比著焊兩鐵塊的間距，這樣焊好后空隙比較合適，如果空隙小了，無法從側面放到要彎制的管子上，操作起來不方便。圖中加工序號1制作的彎管器可用來彎1/2in的水煤氣管，鋸割的鐵塊焊接在1in的鋼管上，鋼管長度為1.2m左右。用加工序號2制作的彎管器可用來彎Ф14的導壓管，鋸割的鐵塊焊接在1/2in的鋼管上，鋼管長度為lm左右。

表1 手工彎管器滑輪加工圖

序號	手工彎管器尺寸
序號	D	D1	R	L	L0
1	105mm	30mm	14mm	30mm	3mm
2	80mm	20mm	10mm	20mm	3mm

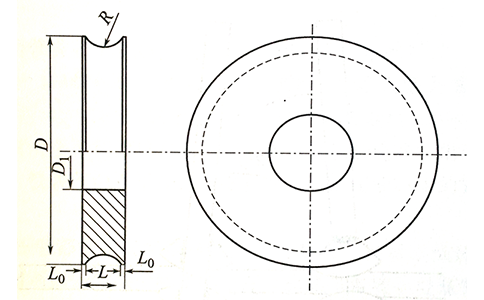

圖1 制作手工彎管器的滑輪

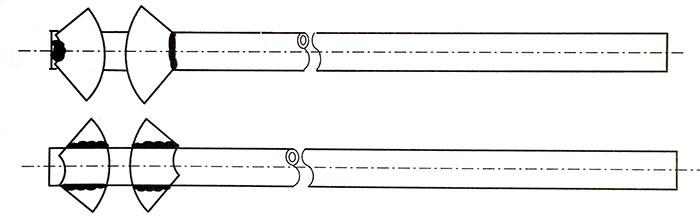

圖2 手工彎管器焊接示意圖

用手工彎管器冷彎導壓管的方法

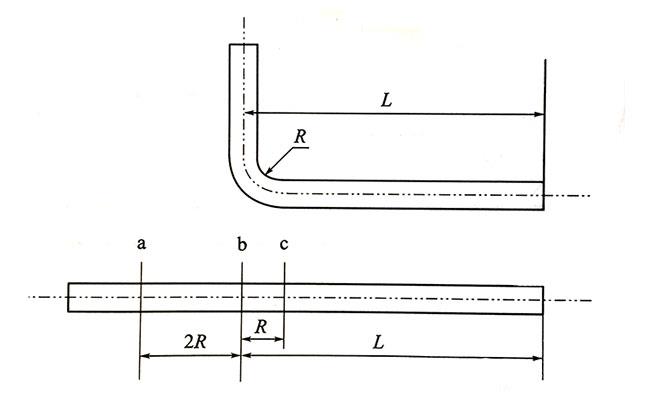

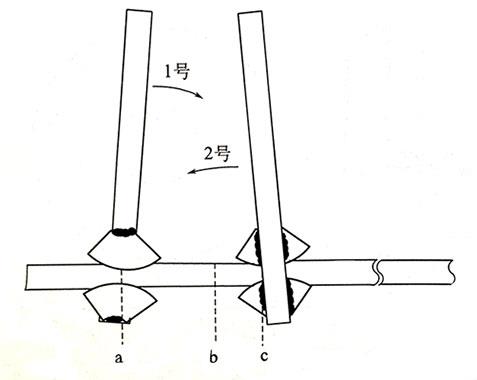

用手工彎管器彎鋼管時，先在鋼管需要彎曲處劃上記號，然后把彎管器套在被彎制的鋼管上，彎管器要分別放在被彎制鋼管的兩側，如圖3所示。彎管時需要兩個人共同操作，其中一個人使用2號彎管器，作用是固定被彎管，另一個人使用1號彎管器，由其來進行彎管，兩人的用力方向正好相反，如圖3中的箭頭所示。彎制質量取決于操作1號彎管器的人，如要彎制圖3所示的直角彎時，2號彎管器固定在c處不動，1號彎管器從a處用力向箭頭方向彎動，并逐漸向b端移動，直至彎成直角彎，這樣還可保證L的尺寸。鋼管彎制時要一次彎成，管子彎曲后，應檢查有無裂紋和凹陷處。儀表管的彎曲半徑在《GB 50093-2013 自動化儀表工程施工及驗收規范》有規定，即“高壓鋼管的彎曲半徑宜大于管子外徑的5倍，其他金屬管的彎曲半徑宜大于管子外徑的3.5倍，塑料管的彎曲半徑宜大于管子外徑的4.5倍”。
