1、主要項目的校準方法
YR-GFK智能流量積算儀的校準主要是對其內部配置的流量輸入、溫度補償輸入、壓力補償輸入、瞬時流量顯示、瞬時流量變送輸出等幾個方面的轉換誤差進行校準。
1.1 溫度補償輸入的校準
①對流量積算儀溫度補償輸入通道正確組態
YR-GFK智能流量積算儀溫度補償輸入信號可以為熱電阻、熱電偶、電流和電壓信號，通過儀表二級參數可對溫度補償輸入信號類型進行切換，校準前必須按照現場使用要求對溫度補償輸入相關參數正確組態。
儀表與溫度補償輸入相關的二級參數如下：
T-dp 溫度補償顯示的小數點
T-n 溫度補償?shù)妮斎腩愋?/span>
T-b 溫度補償?shù)牡牧泓c遷移（校驗時才用調整）
T-K 溫度補償?shù)牧砍瘫壤ㄐｒ灂r才用調整）
T-L 溫度補償量程下限
T-H 溫度補償量程上限
在此以Pt100輸入為例說明參數設置情況：T-dp=1，T-n=14，T-b和T-K保持出廠設置不變，T-L=-200，T-H=650。
②溫度補償輸入校準設備和接線圖
對YR-GFK智能流量積算儀溫度補償輸入（Pt100鉑電阻）轉換誤差用標準電阻箱ZX54進行校準，線路連接如圖2所示；而熱電偶及電流電壓的轉換誤差用高精度過程校驗儀作為信號發生器進行校準，線路連接如圖3-圖6所示。
圖1 YR-GFK智能流量積算儀接線圖

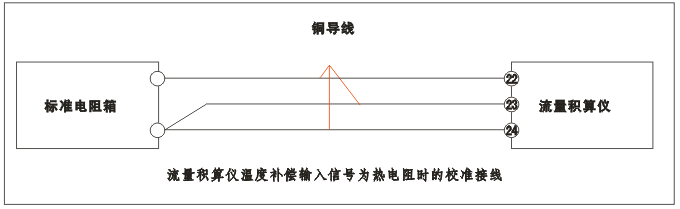

圖2 YR-GFK智能流量積算儀溫度補償輸入為熱電阻時的校準接線

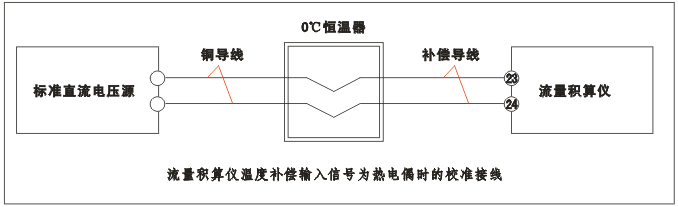

圖3 YR-GFK智能流量積算儀溫度補償輸入為熱電偶時的校準接線
圖4 YR-GFK智能流量積算儀溫度補償輸入為電壓（V）時的校準接線
圖5 YR-GFK智能流量積算儀溫度補償輸入為電壓（mV）時的校準接線
圖6 YR-GFK智能流量積算儀溫度補償輸入為電流（mA）時的校準接線
如圖2接線，從22#、23#、24#端子輸入電阻信號Rt1、Rt2、Rt3、Rt4、Rt5，從Pt100分度表查得理論溫度值t1、t2、t3、t4、t5，通過智能流量積算儀的溫度補償顯示中會依次顯示t′1、t′2、t′3、t′4、t′5（上行程）)和t″1、t″2、t″3、t″4、t″5（下行程）。上行程和下行程中的顯示值與對應點的理論溫度值的差視為誤差Δt，從各測量點的誤差中選出最大的誤差Δtmax，則流量積算儀溫度補償輸入轉換誤差
其中tH為流量積算儀溫度補償量程上限值，tL為流量積算儀溫度補償量程下限值。
④溫度補償輸入校準實例
下面以流量積算儀溫度補償輸入為Pt100鉑電阻（測量范圍0-320℃）為例，按上述方法進行校準，得出以下一組數據，從而得出溫度補償轉換誤差。

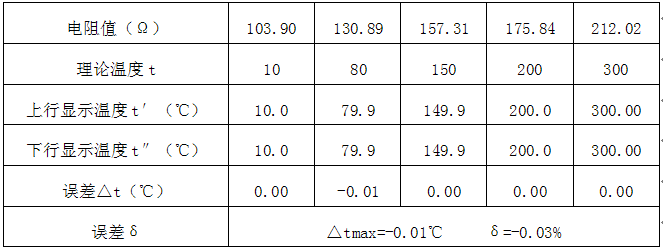

溫度補償輸入為Pt100鉑電阻 （測量范圍0-320℃）的校準數據
⑤結果處理
從以上表中得出溫度補償輸入的轉換誤差，可根據智能流量積算儀誤差技術要求判斷其是否合格。如在校準過程中發現偏差，可調整儀表二級參數T-B和T-K，直至滿足要求為止。
1.2 壓力補償輸入的校準
①對流量積算儀壓力補償輸入通道正確組態
YR-GFK智能流量積算儀壓力補償輸入信號可以為電流和電壓信號，通過儀表二級參數可對壓力補償輸入信號類型進行切換，校準前必須按照現場使用要求對壓力補償輸入相關參數正確組態。
儀表與壓力補償輸入相關的二級參數如下：
P-dp 壓力補償顯示的小數點
P-n 壓力補償?shù)妮斎腩愋?/span>
P-b 壓力補償?shù)牡牧泓c遷移（校驗時才用調整）
P-K 壓力補償?shù)牧砍瘫壤ㄐｒ灂r才用調整）
P-L 壓力補償量程下限
P-H 壓力補償量程上限
在此以壓力補償輸入信號為4-20mA（量程為0-1.6MPa）為例說明參數設置情況：P-dp=3，P-n=28，P-b和P-K保持出廠設置不變，P-L=0.000，P-H=1.600
②壓力補償輸入校準設備和接線圖
對YR-GFK智能流量積算儀壓力補償輸入轉換誤差用高精度過程校驗儀作為信號發生器進行校準，線路連接如圖7、圖8所示。

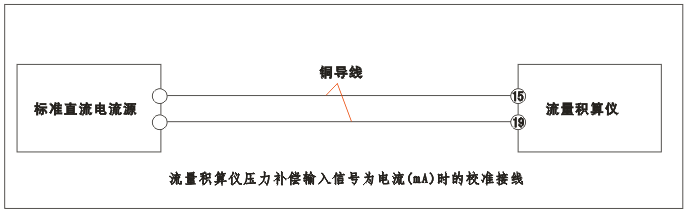

圖7 YR-GFK智能流量積算儀壓力補償輸入為電流（mA）時的校準接線

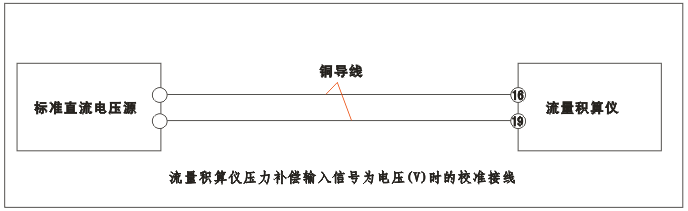

圖8 YR-GFK智能流量積算儀壓力補償輸入為電壓（V）時的校準接線
③壓力補償輸入校準方法
如圖7接線，從15#、19#端子輸入電流信號P1、P2、P3、P4、P5，通過智能流量積算儀的壓力補償顯示中會依次顯示P′1、P′2、P′3、P′4、P′5（上行程）)和P″1、P″2、P″3、P″4、P″5（下行程）。上行程和下行程中的顯示值與對應點的理論壓力值的差視為誤差ΔP，從各測量點的誤差中選出最大的誤差ΔPmax，則流量積算儀溫度補償輸入轉換誤差
，其中PH為流量積算儀壓力補償量程上限值，PL為流量積算儀壓力補償量程下限值。④結果處理

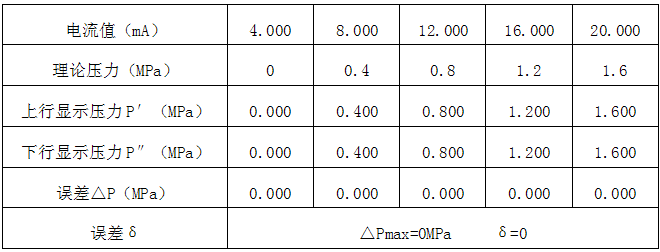

壓力補償輸入為4-20mA （測量范圍0-1.6MPa）的校準數據
從上表中得出流量積算儀壓力補償輸入的轉換誤差，可根據智能流量積算儀誤差的技術要求判斷其是否合格。在校準過程中出現偏差時，可調整儀表二級參數P-B和P-K，直至滿足要求為止。
1.3 流量輸入的校準
①對流量積算儀流量輸入通道正確組態
YR-GFK智能流量積算儀流量輸入信號類型有電流、電壓和頻率三種，可以通過儀表二級參數修改流量輸入類型，這樣就可以輕松適配市場上常見的各種流量傳感器。校準前必須按照現場流量傳感器技術要求對流量輸入相關參數正確組態。
儀表與流量輸入相關的二級參數如下：
F-dp 流量（線性、差壓）顯示的小數點
F-n 流量（線性、差壓）的輸入類型
F-b 流量輸入的的零點遷移（校驗時才用調整）
F-K 流量輸入的量程比例（校驗時才用調整）
F-L 流量輸入量程下限
F-H 流量輸入量程上限
在此以差壓式流量計的差壓變送器4-20mA（量程為0-40kPa）輸出為例說明參數設置情況：F-dp=2，F(xiàn)-n=28，F(xiàn)-b和F-K保持出廠設置不變，F(xiàn)-L=0.00，F(xiàn)-H=40.00
②流量輸入校準設備和接線圖
對YR-GFK智能流量積算儀流量輸入轉換誤差用高精度過程校驗儀作為信號發生器進行校準，線路連接如圖9、圖10和圖11所示。

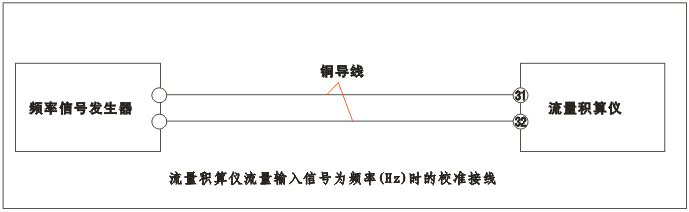

圖9 YR-GFK智能流量積算儀流量輸入為頻率（Hz）時的校準接線

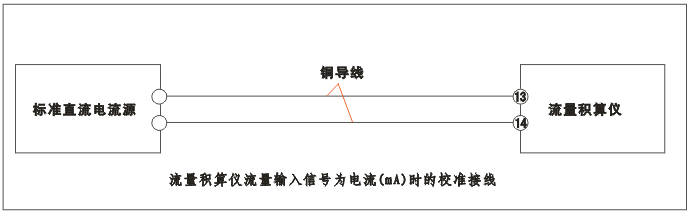

圖10 YR-GFK智能流量積算儀流量輸入為電流（mA）時的校準接線

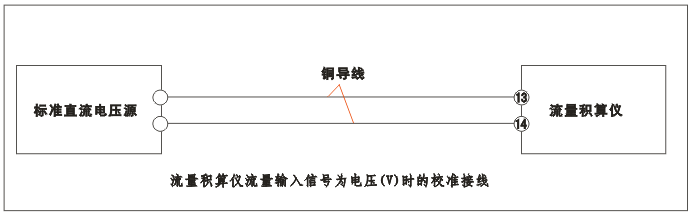

圖11 YR-GFK智能流量積算儀流量輸入為電壓（V）時的校準接線
③流量輸入誤差校準方法
按照流量輸入接線圖接線，從31#、32#端子輸入頻率信號或從13#、14#端子輸入電流/電壓信號F1、F2、F3、F4、F5，通過智能流量積算儀的流量輸入顯示中會依次顯示F′1、F′2、F′3、F′4、F′5（上行程）)和F″1、F″2、F″3、F″4、F″5（下行程）。上行程和下行程中的顯示值與對應點的理論流量輸入值的差視為誤差ΔF，從各測量點的誤差中選出最大的誤差ΔFmax，則流量積算儀流量輸入轉換誤差
其中FH為流量積算儀流量輸入量程上限值，F(xiàn)L為流量積算儀流量輸入量程下限值。
④流量輸入校準實例

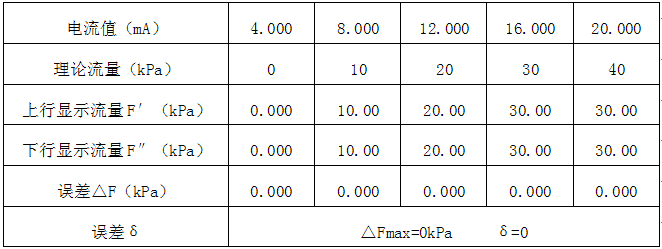

差壓式流量計的差壓變送器4-20mA（量程為0-40kPa）輸出的校準數據
1.4 瞬時流量的校準
流量積算儀的瞬時流量與流量輸入、補償信號輸入、數學模型和K系數都有關系，要獲得準確的瞬時流量顯示就需要對流量積算儀進行正確的編程組態。
①正確進行流量積算儀編程
在對儀表編程之前，需要仔細閱讀流量積算儀說明書（可參閱），然后才進行相關編程。
在此舉例說明YR-GFK智能流量積算儀編程過程：
孔板測量某汽體，差壓輸入，壓力和溫度補償，無瞬時流量變送輸出,要求差壓小于10kPa時，流量不累積。系統有關數據如下：
差壓變送器：4-20mA，量程：0-80KPa
壓力變送器：1-5V，量程：0-3MPa
溫度變送器：4-20mA，量程：0-300℃
工作點大氣壓力(PA)：0.08MPa
標況密度：ρ20=2Kg/m3
當工作壓力(補償壓力)P=3MPa，工作溫度T=300℃時，最大流量M=100t/h。
儀表選型：YR-GFK802-80-AAA-HL-2P
根據公式：
②參數設定如下：

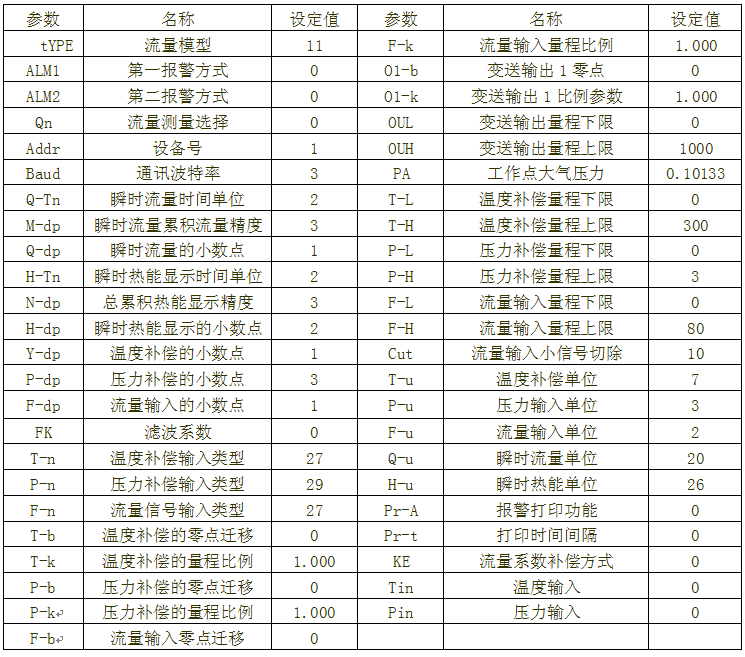

a、進入二級參數設定：
b、退出二級參數設定，進入一級參數設定：

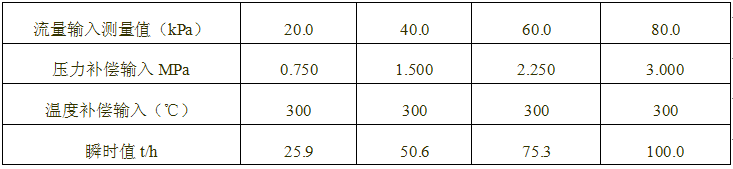

c、儀表校正瞬時流量校對：
2、小結
對于一般智能流量積算儀來說,對溫度補償、壓力補償、流量輸入、瞬時流量變送輸出四個主要參數進行校準已經可以滿足其使用要求。必要時,可對報警功能、積算誤差、時鐘、密度計算等功能性檢查。
如果您需要了解流量積算儀技術參數、選型，請移步http://www.fg316.com/product/999.html
