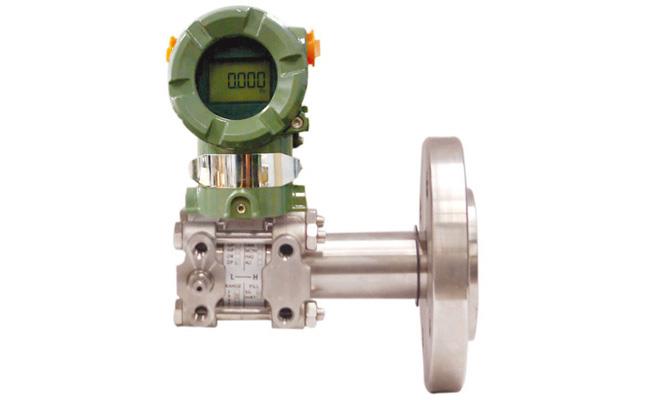

3051LT液位變送器適用場合
1、需要將高溫介質與變送器隔離
2、被測介質對變送器敏感元件有腐蝕性
3、被測介質是懸浮液體或具有高粘度
4、被測介質由于環境溫度變化或流程溫度變化而易固化或結晶
5、更換被測介質需用要嚴格凈化測量頭
6、測量頭必須保持衛生
單法蘭液位變送器技術指標
3051LT液位變送器與云南昌暉儀表制造有限公司其他壓力變送器技術指標相同，在此不做詳細介紹
法蘭式液位變送器測量范圍
液位變送器測量范圍通常在0-1.2kPa～2.5MPa（0-120mmH2O～250000mmH2O）之間。
3051LT單法蘭液位變送器選型表
3"
3"
YR-3051LT□□□□□□□□
代碼
3051LT液位變送器測量范圍
4
635-3810 mmH2O
5
3175-19090 mmH2O
6
11730-70380 mmH2O
代碼
3051LT液位變送器輸出信號
S
4-20mA輸出 + HART數字通信協議
代碼
安裝法蘭
插入長度
高壓側膜片材料
A0
0
316不銹鋼
A2
3"
50.8mm
316不銹鋼
A4
3"
101.6mm
316不銹鋼
A6
3"
152.4mm
316不銹鋼
B0
4"
0
316不銹鋼
B2
4"
50.8mm
316不銹鋼
B4
4"
101.6mm
316不銹鋼
B6
4"
152.4mm
316不銹鋼
C0
0
哈氏合金C
C2
3"
50.8mm
哈氏合金C
C4
3"
101.6mm
哈氏合金C
C6
3"
152.4mm
哈氏合金C
D0
4"
0
哈氏合金C
D2
4"
50.8mm
哈氏合金C
D4
4"
101.6mm
哈氏合金C
D6
4"
152.4mm
哈氏合金C
代碼
安裝法蘭規格
A
3"
150Ib
B
4"
150Ib
C
3"
300Ib
D
4"
300Ib
代碼
低壓側法蘭接頭
排氣/排液閥
隔離膜片
22
316不銹鋼
316不銹鋼
316L不銹鋼
23
316不銹鋼
316不銹鋼
哈氏合金C
24
316不銹鋼
316不銹鋼
蒙耐爾合金
25
316不銹鋼
316不銹鋼
鉭
代碼
3051LT顯示表頭
說明
M1
線性指針表頭
0-100%刻度
M2
平方根指針表頭
0-100%刻度
M3
3?液晶顯示表頭
0-100%線性
M4
3?液晶顯示表頭
可特殊設定
代碼
過程法蘭
D1
側面排氣/排液，頂部
D2
側面排氣/排液，底部
代碼
3051LT防爆要求
說明
d
特殊規格：dⅡBT5
用戶指定
根據不同的腐蝕介質，變送器隔離膜片，云南昌暉儀表制造有限公司傳壓膜片可以用316L、哈氏C-276、蒙乃爾K-500、哈氏B-2等材料制造；膜板、接頭、排氣排液閥、插入筒等接觸介質結構材料可用Mo2Ti(3YC-20)(0Cr17Ni12Mo2Ti)AISI(316L)、316L、哈氏 C、蒙乃爾等材料制造，選擇時根據材料組合及對應防腐蝕性能代號列入型號。
3051LT安裝位置
法蘭液位變送器是以法蘭直接安裝在箱體或罐壁上。當傳壓膜片處于垂直位置時可能產生的零點變化最大為28mmH2O。膜片處于水平位置時零點變化小于100mmH2O(對于插入式法蘭要附加一個插入長度變化量)，但對量程無影響此誤差可校正消除。
法蘭液位變送器使用方法
法蘭液位變送器在使用中要注意，對于一般粘性的介質用平法蘭液位變送器，對于粘性大、易沉淀和懸浮液的介質要用插入法蘭液位變送器，且安裝時測量膜片必須深入塔內壁內部，至少和塔內壁相切。若被測介質流速大，磨削能力強時，有可能將隔膜磨破，應采取相應措施后才可使用。單平、單插入法蘭液位變送器測量時的計算方法相同。
如何進行法蘭液位變送器正負遷移？

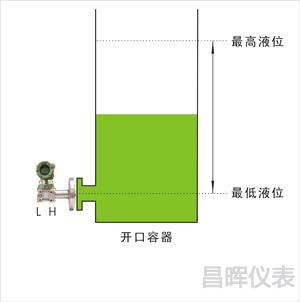

1、液位變送器不遷移

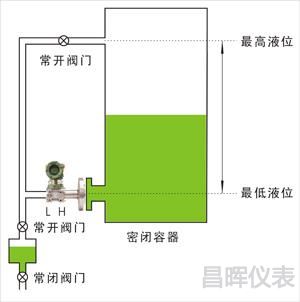

儀表安裝在最低液位的同一水平高度上。測量開口容量時，儀表負壓膜板通大氣。測量密封容器時容器上部通負壓側膜板。此時若負壓側能保持干燥，則可不裝冷凝罐，否則要安裝冷凝罐，并定期將罐中的冷凝液排走，排液時應將常開閥關閉，以免變送器承受單向壓力。
2、法蘭液位變送器負遷移
如果安裝冷凝罐不方便，或者為了隔離腐蝕性介質進入負壓側，可使用隔離液（如下圖)，此種情況儀表所受差壓。
差壓：ΔP=r1×（H+H0）—r2×h=r1×H-（r2×h—r1×H0）
遷移量：B=r2×h-r1×H0
液位變送器量程：P=r1×H
例如：已知r1=1.4g/cm3；r2=0.89g/cm3；H=500mm；H0=100mm,；h=1700mm
量程：ΔP=r1×H=1.4×500=2100（mmH2O）
負遷量：B=r2×h-r1×H0=0.8×700-1.4×100=1220（mmH2O）
安裝前需把法蘭液位計量程調整到-1220～880（mmH2O）
3、法蘭液位變送器正遷移
儀表安裝位置在最低液位以下時需要進行正遷移
差壓：ΔP=r1×（H0+H）
正遷移量：A=r1×H0
量程：P=r1×H
例如：被測介質比重r=1.1g/cm3；H=910mm；H0=820mm
法蘭液位變送器量程：P=H×r=910×1.1=1001≈1000mmH2O
正遷移量：A=H0×r=820×1.1=902≈900mmH2O
安裝前必須把液位變送器量程調整到900-1900mmH2O

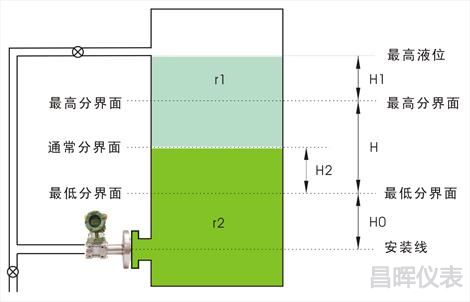

4、法蘭液位變送器測量分界面
如果容器下部液體粘度大，又會結晶，但上部液體不結晶、不沉淀可用單平法蘭液位變送器，進行分界面測量。
正壓側受力：PH=r1×(H1+H-H2)+r2×(H2+H0)
負壓側受力：PL=r1×(H1+H+H0)
差壓：ΔP=PH-PL=(r2-r1)×H0+(r2-r1)×H2
正遷量：A=(r2-r1)×H0
法蘭液位變送器量程：P=(r2-r1)×H
如何減小液位變送器零點漂移？
被測介質溫度變化及環境的變化會引起液位變送器零點的漂移，按以下方法安裝可減小影響：
1、不要讓陽光直接照射到液位變送器
2、隨季節變化調整液位變送器零點
如何調校法蘭式液位變送器？
法蘭式變送器的調校與一般變送器原則上是相同的，只是需要有與法蘭作密封聯接的裝置，并由此給定測試標準壓力。
【題外話】為什么國產電容式壓力變送器品質趕不上羅斯蒙特3051變送器？
國產的電容式壓力變送器都是仿制借鑒羅斯蒙特，壓力變送器品質受制于核心壓力傳感器，由于基礎工業和技術沉淀等諸多的原因，目前國內還沒有一個廠家能生產出品質與羅斯蒙特相同的電容式壓力傳感器，更談不上超越！上自?xún)x一廠的電容式壓力傳感器在國內已屬上乘，選購這種傳感器再做好溫度補償生產出來的電容式壓力變送器在國內就算精品了
