變送器穩定性和低溫度漂移是判定優質壓力變送器品質的核心技術指標。 目前國內無數廠商生產和銷售電容式1151變送器和3051變送器，用戶僅從產品外觀和產品說明書均無法識別產品質量好壞，美國羅斯蒙特3051系列變送器和日本橫河EJA系列變送器以其高穩定性和數年內基本無溫度漂移占領我國壓力變送器高端市場。如何提高變送器穩定性、降低溫度漂移成為國產變送器廠商共同技術攻關課題。 |
昌暉工廠單晶硅差壓變送器采用瑞士進口材料的膜盒和電路技術，產品能保證長期高穩定性和極低溫度漂移，高精度單晶硅差壓變送器YR-ER101價格低于橫河EJA變送器價格，兩者性能相當，通過變送器顯示面板上的按鍵直接現場手動修改組態。便于使用單位減少儀表維護量，降低變送器采購成本。
3051DP差壓變送器的典型運用
1、與孔板、噴嘴配套使用，差壓變送器用于蒸汽流量、給水流量、氣體流量和高爐煤氣流量測量。
2、與雙室平衡容器配套使用，差壓變送器用于鍋爐汽包水位測量。
3、差壓變送器安裝于開口容器或密閉容器上用于液位測量。
4、與測量量筒配合使用，差壓變送器用于液體密度測量。
3051DP差壓變送器主要性能指標
零基準校驗范圍參考條件下，硅油充液，316L不銹鋼隔離膜片。
1、變送器精度和穩定性
◇ YR-ER101A高穩定性型：精度±0.05%；高穩定性：±0.1%×Span/3年
◇ 3051智能型：精度±0.1%校驗量程；穩定性12個月/±0.1%URL（智能型）
◇ 3051普通型：精度±0.25%校驗量程；穩定性6個月/±0.1%URL（普通型）
2、環境溫度影響
◇ YR-ER101A高穩定性型：溫度影響-20～+65℃時總影響量為±(0.15×TD+0.05)%×Span；每10℃之間±0.08%×Span(TD=1時)
◇ 3051DP智能型：零點誤差±0.2%URL/56℃
3、靜壓影響
差壓變送器誤差：±(0.2%URL+0.18%校驗量程）/56℃
零點：量程選型代碼4至8，在13790kPa下為±0.25%URL；量程選型代碼3為，±0.5%URL。零點誤差可在線通過調零修正
差壓變送器量程：可修正至±0.2%輸出讀數/6895kPa；對于量程選型代碼3的變送器，可修正至±0.25%輸出讀數/6895kPa
4、負載影響：沒有負載影響，除非電源電壓有變化
5、電磁干擾/射頻干擾：由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程
6、安裝位置影響：零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉；對量程無影響
7、振動影響：在任意軸向上，200Hz下振動影響為±0.05%URL/g
8、電源影響：小于±0.005%輸出量程/伏特
9、HART通信要求：要求有一個最小250Ω電阻
10、通訊距離：用多芯雙絞線時最大可達1.5km（距離因電纜類型而異），以下公式確定電纜長度：
公式中L為長度（m或ft）；R為阻抗（Ω，包括電源阻抗）；C為電纜電容（pF/m或pF/ft）；Cf為最大并聯電容（pF/m或pF/ft）
11、電源及負載條件：
差壓變送器電源與負載條件 差壓變送器電源電壓與負載電阻的關系
3051DP差壓變送器功能規格
1、測量范圍（見選型表）
2、零點與量程：智能變送器用HART手操器遠程調整(EJA3051可在顯示面板上操作或手操器操作）
3、零點正負遷移：零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。校驗量程必須大于或等于最小量程
4、3051DP輸出：兩線制4-20mA；數字過程變量疊加在4-20mA信號上，可供采用HART協議的上位機使用
5、阻尼時間常數：時間常數可調，以0.1秒遞增，由最小至16.0秒。
6、環境溫度極限：不帶液晶表頭,-40至85℃；帶液晶表頭,-30至60℃。
3051DP差壓變送器物理規格
1、接液部分材質
接液膜片：316L不銹鋼、哈氏合金C-276和蒙乃爾或鉭。每種型號的可選材料
容室法蘭和過程接頭：316不銹鋼、哈氏合金C或蒙乃爾。每種型號的可選材料，參見訂貨信息表
膜盒墊圈和過程接頭墊圈：氟橡膠（還有其他材料可選）
排液/排氣閥：316不銹鋼，哈氏合金C，蒙乃爾。每種型號的可選材料，參見訂貨信息表
2、非接液部分材質
螺栓：不銹鋼
電子外殼：低銅合金鋁，符合NEMA 4X。
表蓋O型圈：丁腈橡膠
銘牌和位號牌：不銹鋼銘牌（可以按要求OEM生產）
填充液：硅油或惰性液
3、連接
參見訂貨信息表確定過程接口
3051DP智能差壓變送器選型表

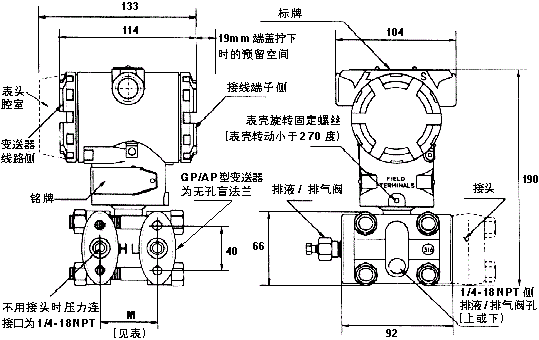

| 代碼 | 說明 | ||
| 3051XDP | EJA智能高穩定性差壓變送器 | ||
| 3051DP | 3051智能差壓變送器 | ||
| 代碼 | 測量范圍 | ||
| 3 | 1.3-7.5kPa | ||
| 4 | 6.2-37.4kPa | ||
| 5 | 31-186.8kPa | ||
| 6 | 117-690kPa | ||
| 7 | 345-2068kPa | ||
| 8 | 1170-6890kPa | ||
| 代碼 | 輸出信號 | ||
| E | 4-20mA非智能型 | ||
| S | 4-20mA+HART協議數字通信智能型 | ||
| 代碼 | 觸液部分材質參閱《用戶如何根據介質選用適合的變送器膜片材質》 | ||
| 法蘭/接頭材質 | 排液/排氣閥材質 | 膜片材質 | |
| 22（常用） | 316 不銹鋼 | 316 不銹鋼 | 316L 不銹鋼 |
| 23 | 316 不銹鋼 | 316 不銹鋼 | 哈氏合金C-276 |
| 24 | 316 不銹鋼 | 316 不銹鋼 | 蒙乃爾 |
| 25 | 316 不銹鋼 | 316 不銹鋼 | 鉭（tan) |
| 56 | 哈氏合金C | 哈氏合金C-276 | 哈氏合金C-276 |
| 代碼 | 法蘭接頭 | ||
| J | 帶M20*1.5外螺紋的“丁”型接頭 | ||
| N | 帶1/2-14NPT內錐管螺紋的“腰形”接頭 | ||
| C12 | 帶1/2-14NPT引壓過渡接頭及后部焊接不銹鋼引壓管（標準配置） | ||
| 代碼 | 顯示表頭（可選項） | ||
| M1 | 指針線性指示表頭（0-100%刻度） | ||
| M2 | 指針平方根指示表頭（0-100%刻度） | ||
| M3 | 31/2液晶顯示表頭（0-100%刻度） | ||
| M4 | 31/2液晶顯示表頭（可特殊設定） | ||
| 代碼 | 過程法蘭 | ||
| D1（常用） | 側面排液/排氣，頂部 | ||
| D2 | 側面排液/排氣，底部 | ||
| 代碼 | 特殊規格 | ||
| d | 防爆許可dIIBT5 | ||
| i | 防爆許可dIIBT6 | ||
| 測量范圍（選型代碼） | 2，3，4，5 | 6 | 7 | 8 | 9 |
| M（mm） | 54 | 55.2 | 55.6 | 57.2 | 59 |

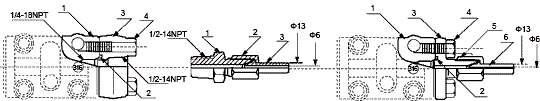

變送器連接頭A: 1/2-14NPT錐管內螺紋接頭（選型代碼為“N”）
1--變送器壓力腔法蘭
2--“O”形圈
3--錐管內螺紋連接接頭
4--螺栓
變送器連接頭B: 1/2-14NPT引壓接頭后部焊接引壓管（選型代碼為C12）
1--1/2-14NPT與球錐連接過渡接頭
2--螺母 M20×1.5
3--球形接頭(Φ13處可與引壓管焊接）
變送器連接頭C: M20×1.5丁字形螺紋接頭（選型代碼為J）
1--變送器壓力腔法蘭
2--“O”形圈
3--球錐連接接頭(M20×1.5 內螺紋）
4--螺栓
5--螺母M20×1.5
6--球形接頭（Φ13處可與引壓管焊接）
3051變送器采用的電容傳感器實物彩圖

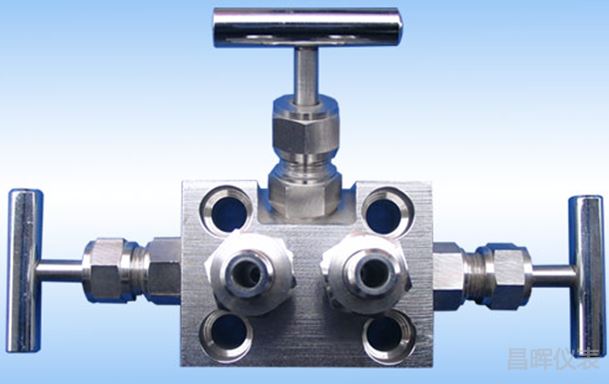

差壓變送器配套三閥組YR-2B
YR-2B三閥組引進國外產品技術設計而成的鍛壓型閥體、采用和系統介質不接觸的工作螺紋以及非旋轉型的閥設計，造型 精致、美觀大方、質量上乘，是差壓變送器理想的配套產品,根據美國SWAGIOK集團WHIEYCO技術標準重新設計制造，是當今最理想的三閥組。
三閥組特點
本閥組是目前三閥組中最完美的一種產品，結構精巧，外型美觀，安型美觀，安裝方便，密封性能好，省略變送器兩只腰形法蘭和兩只引壓接頭，本閥組直接與變送器連接，同時引壓接頭組合在閥體上，不需要另配引壓接頭可與Ф14mm管對焊，也可與Ф14mm管插入式焊接。同時在不能動火的地方可采用卡套式三閥組，用Ф14mm管直接插入卡套中，旋緊螺帽，即可密封使用。
三閥組原理
左側為高壓閥，右側為低壓閥，中間為平衡閥，當高低閥關閉，平衡閥開啟時，正負壓測量室壓力平衡，當高低壓閥開啟，平衡閥關閉時，輸入端壓力分別為高壓和低壓。儀表維修調零時，只需將正負壓閥關閉，即可進行差壓變送器檢修和調試。
三閥組與跟哪些廠家差壓變送器配套
本閥組可與以下差壓變送器配套：ST-3000、1151、1751、CECC、820、830、840、FCX-A/C、CECR、EDR、EJA、UNI、SBCC/CBYC、STD、YSTD、SITRANS、1066、DMP、K-DA、DB、BY、LD301、3051等差壓變送器配套。
三閥組技術指標
公稱壓力：PN6、PN4、PN16、PN32MPa
公稱通徑：Ф5mm
適用溫度：≤350℃適用介質
三閥組材質：非腐蝕介質請選用20（材料鋼）；弱腐蝕介質請選用1Cr18Ni9Ti材料（304）；強腐蝕介質請選用0Cr17Ni12Mo2Ti材料（316）
三閥組安裝
YR-2B三閥組可采用水平、垂直安裝，用四只內六角螺栓直接將閥組固定在差壓變送器上（規格有M10×35和7/16〞×35兩種，訂貨時需注明）輸出端上的接管可直接與管路連接。
