電子布線技術的優勢在于其簡化了設計和安裝流程。通過靈活配置I/O，設計人員能夠根據實際需求進行定制，從而提高了設計的靈活性。本文從應用點數、系統冗余、使用溫度條件和現場通訊網絡結構四個方面對比艾默生與和利時電子布線差異，方便大家選擇和使用電子布線系統。
產品命名
和利時OpticVIO
艾默生與和利時電子布線應用點數差異
艾默生的CHARMs現場機箱支持96點、48點、12點共三種測點規模，無其它點數可用，其中96點、48點支持AC220V直接供電使用，12點支持DC24V供電使用。

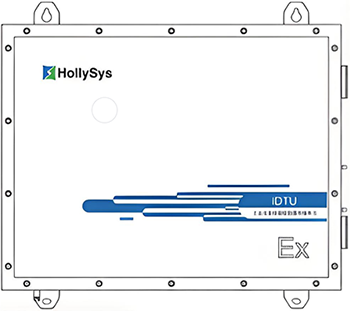

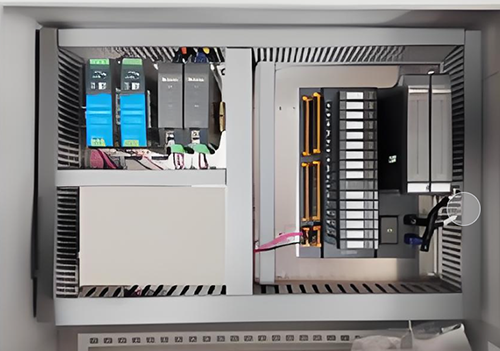

和利時iDTU(數據傳輸單元)支持16點、48點、96點三種測點規模，機箱均采用AC220V供電使用。
1、12點機箱僅支持DC24V供電，使用時需要在現場單獨配置供電回路和UPS設備，現場供電復雜UPS供電設備無法適應現場環境(UPS只能在電子間內使用)。
2、艾默生的CHARMs通訊需要經CIOC卡件轉換后連接CHARM模塊，每個CIOC卡件最多支持96點(8組每組12點)應用，每個控制站支持16對CIOC即最多支持1536點CHARMs，單個控制站的測點數量較少。
3、艾默生的大型箱子體積巨大(高1.22米，寬0.91米，深0.47米)，現場安裝使用時由于箱子門太大，容易變形，密封性能難以達到IP66的要求，長期使用箱子密封性是個問題。
4、和利時所有設備支持AC220V供電，設備有16點、48點、96點三種滿足不同工況需求，現場電源配電、布線簡單。和利時每個控制器最大支持4800點的電子布線應用，系統控制器性能更好、規模更大。
系統的冗余結構

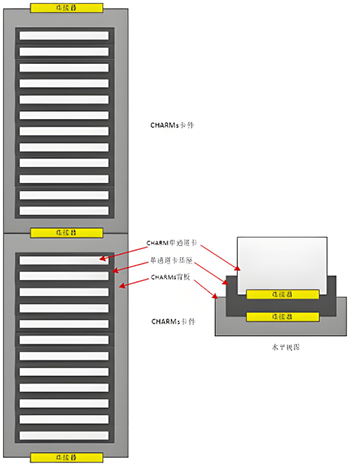

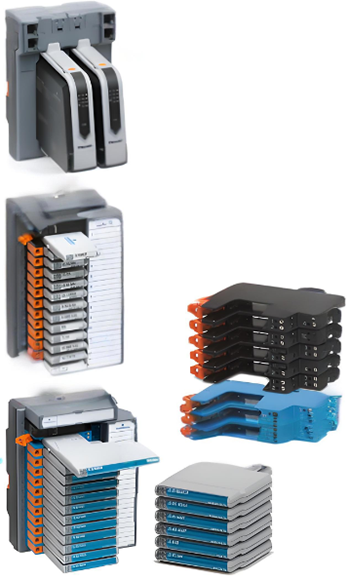

艾默生的CHARMs卡件組成由CIOC卡件、CHARMs通道卡組成，CHARMs通道卡由CHARM單通道卡和背板組成，其中CHARM單通道卡由卡件和基座組成，在全冗余配置時需要使用冗余型基座。
冗余方式對比
1、艾默生的CHARMs設備組成比較復雜有多級連接器進行連接，在現場腐蝕性環境中連接器長期使用容易出現生銹、腐蝕等問題，CHARMs通道卡由CIOC卡件連接并進行通訊，但CIOC卡件與CHARMs通道卡間為串聯關系(上右圖，與和利時早期FM模塊類似)，當設備生銹、腐蝕后會出現一處故障影響整列通訊的問題。和利時OpticVIO設備組成與傳統DCS組成方式相同有效減少連接器數量，通訊冗余采用預制電纜連接互不影響。
2、CHARMs系統的冗余方式為CHARM單通道卡+基座冗余(如上左圖)此種冗余與傳統做法有明顯的缺陷即基座部分存在共因失效問題，系統所用冗余點越多失效概率越大。和利時的OpticVIO設備冗余采用傳統做法可有效避免共因失效問題。
艾默生與和利時電子布線使用溫度條件差異

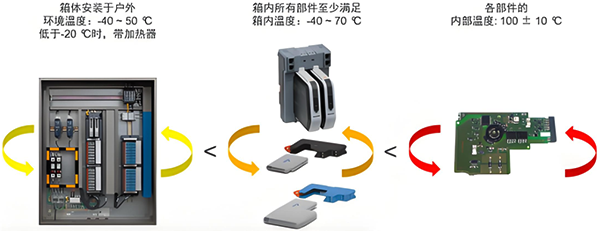

艾默生的CHARMs設備在現場使用時環境溫度支持-40~50℃，但在低于-20℃情況下需要采用加熱器進行加熱，其機箱內設備內部器件溫度最高允許110℃
艾默生的CHARMs設備溫度范圍較窄，尤其是低溫-20以下時還需要加熱器才能使用，加熱器會使系統的防爆安全性降低，因此在北方地區或低氣溫地區使用受限。和利時OpticVIO設備采用超寬溫設計，內部所有器件工作溫度范圍為-40~125℃，iDTU機箱工作溫度范圍為-40~55℃，可廣泛適用于各種惡劣氣候。
現場通訊網絡結構差異
艾默生的CHARMs設備在現場使用時每個智能接線箱都需要一路光纖或網線進行連接，設備越多時需要連接的光纖或網線數量越多，造成非常多的通信走線。

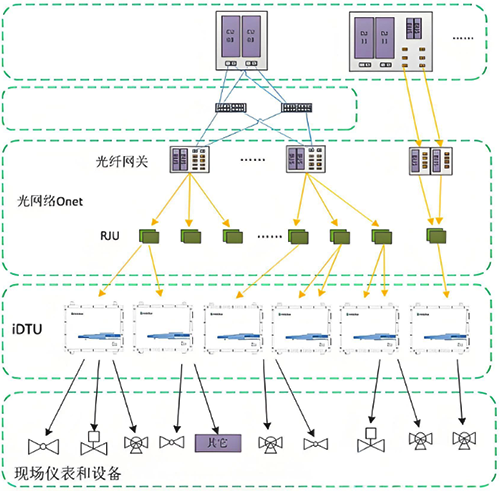

和利時的OCS系統中，現場機箱iDTU與控制器的連接采用工業光總線系統，工業光總線通過現場的RJU光纖連接單元有效減少現場光纖連接數量，理想情況下可將光纖連接數量減少到艾默生的1/16，這極大提高了現場的施工效率，降低也項目的物料成本。
