接地的種類
我國常用的接地方式有中心點有效接地系統、中性點非有效接地系統兩大類。
接地種類有中性點直接接地、中性點經消弧線圈(消弧電抗器)接地、中性點經電阻器接地、中性點不接地四種。其中中性點經電阻器接地，按接地電流大小又分為高阻接地和低阻接地。

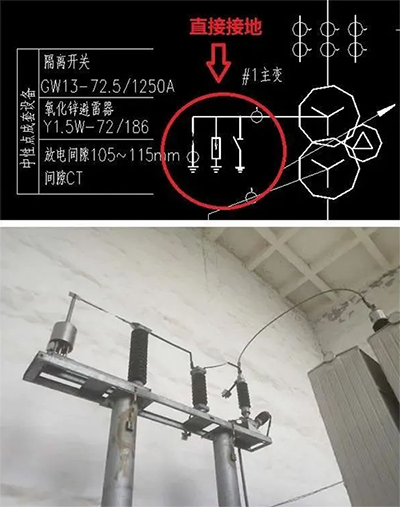

1、中性點直接接地
中性點直接接地或經一低值電阻接地的系統，稱為有效接地系統。也稱為大電流接地系統。
中性點直接接地系統優點
中性點直接接地系統的過電壓水平和水變電設備所需的絕緣水平較低，降低了設備和線路造價，經濟效益顯著(不接地系統發生單相接地時，另兩項電壓升高至根號三倍，所以選擇設備時，絕緣水平要求高，造價相對高許多)。
中性點直接接地系統缺點
發生單相接地時，接地電流較大，必然引起斷路器跳閘，降低了供電的連續性。因而供電可靠性較差。
2、中性點不接地
中性點不接地系統優點
系統發生單相接地故障時，不形成短路回路，通過接地點的電流僅為接地電容電流，當單相接地電流很小時，只是三相對地電位發生變化，故障點電弧可以自行熄滅，熄弧后接地點絕緣可自行恢復，能自動清除單相接地故障，因而大大提高了供電可靠性。
中性點不接地系統缺點
發生單相接地故障后，會發生弧光重燃過電壓。這種過電壓現象會造成電氣設備的絕緣水平損壞或開關柜絕緣子閃絡，電纜絕緣擊穿，所以要求系統絕緣水平較高，所選用設備造價也高。

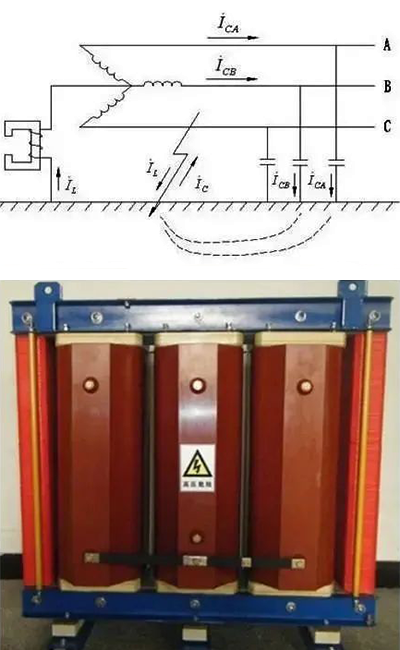

3、中性點經消弧線圈接地
系統單相接地電流超過允許值時，可采用消弧線圈補償電容電流以保證接地電弧瞬間熄滅，消除弧光間歇接地過電壓。如變壓器無中性點或中性點未引出，應裝設專用接地變壓器，其容量與消弧線圈的容量相配合。

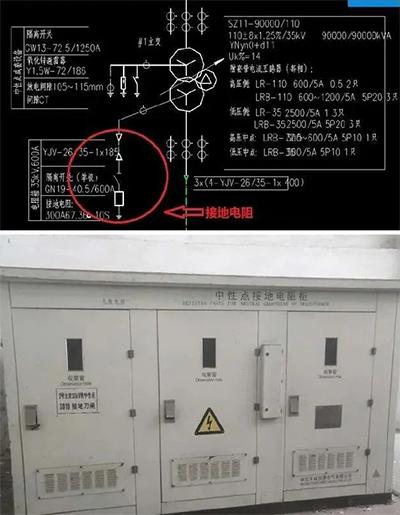

4、中性點經電阻接地
該系統中至少有一根導線或一點(通常是變壓器或發電機的中性點)經過電阻器接地。
①中性點經高電阻接地
高電阻接地方式以限制單相接地電流為目的，電阻阻值一般在數百到數千歐姆。
中性點經高電阻接地優點：采取高電阻接地的系統可以消除大部分諧振過電壓，對單相間歇弧光接地過電壓具有一定的限制作用。單相接地故障電流小于10A，系統可以在接地故障條件下持續運行不中斷供電。
中性點經高電阻接地優點缺點：系統設備絕緣要求較高，投資大。
②中性點經低電阻接地
6-35kV主要由電纜構成的送配電網絡，單相接地故障電容電流較大時，可以可以用低電阻接地方式，電阻值一般在10-20Ω，單相接地故障電流為100-1000A。
中性點經低電阻接地優點：可以快速切除故障線路，過電壓水平低。
中性點經低電阻接地主要用于電纜線路為主，不容易發生瞬時性單相接地故障且系統電容電流比較大的城市配電網、發電廠廠用電系統及工礦企業配電系統。
