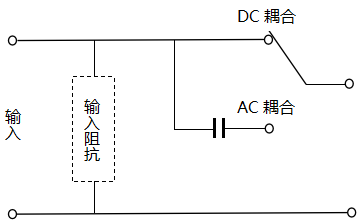

讓我們先來看一張圖：
這張圖，是示波器輸入信號的處理，它決定了這個探頭所采到的輸入信號的傳輸方式，也就是說它進入這個通道的方式。
DC耦合
DC即DC耦合，可以理解為direct輸入，也就是信號直接進入，交直流信號都可以進入示波器，它保留了信號的全部分量。
DC耦合優點
①可以顯示信號的直流部分和交流部分。
②可以顯示信號的完整波形。
③可以用于測量信號的平均值。
DC耦合缺點
①無法濾除直流偏置，可能會影響對交流信號的測量。
②當信號的直流分量很大時，可能會超出示波器的顯示范圍。
AC耦合
AC即AC耦合，是信號要通過電容才能正式進入示波器，于是，你采到的信號中直流和低頻分量會被大幅衰減。當你只想看交流信號而不想看信號中的直流分量或低頻分量時，就選這個。
AC耦合優點
①可以有效濾除直流偏置，只顯示交流部分。
②可以放大交流分量，便于觀察信號的動態變化。
③可以消除直流偏移帶來的影響，獲得更準確的測量結果。
AC耦合缺點
①無法顯示信號的直流部分。
②可能會損失信號的低頻部分。
工業現場信號類型比較復雜，具體用哪個，依據測試環境、你的測試目的和你要測的信號類型選擇。
作者：李弘炬(西門子工業專家)
作者擅長領域：深耕驅動領域近30年，擅長低壓驅動系統方面，擁有豐富的驅動領域產品設計、使用經驗
