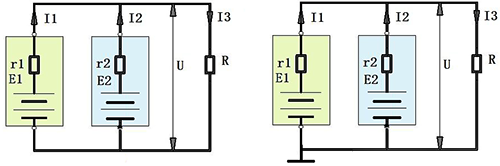

上面這兩張圖有啥不同哪？細心的你可能發現了，左圖并沒有接地點，而右圖卻增加了一個接地點。
電源的負極通常稱為0電位點，而增加了一個接地，就為全電路增加了一個參考電位，也就是0參考點。有了0電位的參考點，就有了電路當中各點對地的電壓，如此，才有意義，其前提就是，地被認定為0電位。
在直流系統當中，正、負極對地都是絕緣的，若發生一極接地，由于沒有構成回路，不會引起什么問題，但再發生另一點接地，問題就出現了，可能引起保護裝置誤動和拒動，發生一點接地后，再發生另一極接地就會造成直流短路。所以，在直流系統當中，通常要增加絕緣監察裝置，來檢測正，或負極對地的絕緣狀況。

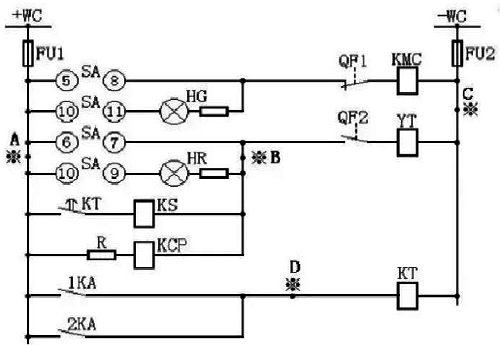

若直流正極接地，有造成保護誤動作的可能。因為一般跳閘線圈均接電源負極，若跳閘回路再發生接地或絕緣不良，就會引起保護誤動。如下圖：
若A、B兩點接地，保護裝置跳閘出口將會被短接，電壓直接加在分閘線圈上，將導致分閘線圈動作，保護誤動。
再比如B、C兩點接地，開關合閘后，輔助開關閉合，B、C兩點均接電源負，此時，B、C兩點將被短接，短掉了分閘線圈，若發生保護動作，也不會動作，造成保護拒動。
還有A、D兩點，若此兩點發生接地，將直接導致正、負極短路，開關跳閘，或保險熔斷。
這就是為什么要在直流系統當中加絕緣監察裝置的原因。

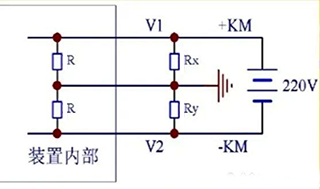

絕緣監察的原理也不復雜，就是一個電橋電路，如下：
正常情況下，Rx與Ry都等同于無窮大，平時沒有電流通過，接在DC220V之間的就只有兩個相等的R了，兩個相等的電阻分壓并接地，正、負對地電壓就是±110V了。
Rx與Ry屬于待測電阻，分別屬于正對地電阻和負對地電阻，求出Rx和Ry的值，就能確定正、負對地的絕緣狀況。

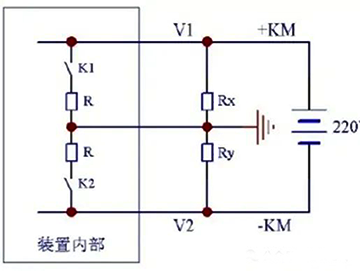

為了求得Rx和Ry的值，需要將上圖做如下變換，如下：
這張圖與上圖不同，多了一個K1和K2，這兩個點不能同時閉合。當K1閉合，K2斷開時，R與Rx并聯，再與Ry串聯。當K2閉合，K1斷開時，R與Ry并聯，再與Rx串聯。通過分壓公式，就可以確定Rx與Ry的大小，由此便可確定正、負對地的絕緣狀況。
在直流系統中，無論正極，還是負極都是不接地的。若正極接地，則負極對地電壓升高，接地嚴重時接地電壓可以達到額定直流電壓。同樣，若負極接地，則正極對地的電壓升高。
直流系統接地在變電站或開關站中是比較重要的！直流系統出現接地，或絕緣不良，應該及時采取措施，消除事故隱患，避免誤動或拒動的發生。所以，在直流系統接地，應有時間限制，一般不超過2小時。
