安裝條件

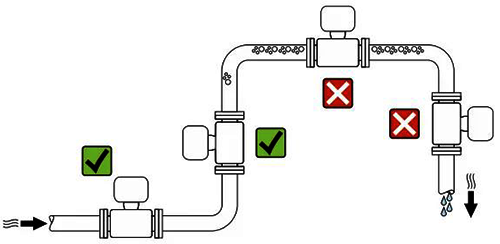

1、E+H質量流量計安裝位置
測量管中出現氣泡積聚現象時會增大測量誤差，避免在管道中的下列位置處安裝：
①管道的最高點；
②直接安裝在向下排空管道的上方。

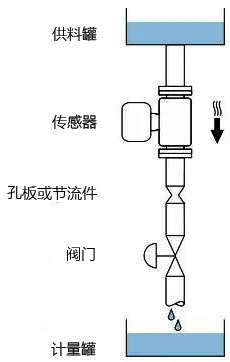

2、E+H質量流量計安裝在豎直向下管道中
如需在開放式出水口的豎直向下管道上安裝流量計，建議參照以下安裝說明。建議安裝節流件或孔板，防止測量過程中出現測量管空管。
3、E+H質量流量計安裝方向
傳感器銘牌上的箭頭指向標識管道內介質的流向，保證箭頭指向與介質流向一致。
A、安裝在豎直管道上；
①有自排空要求的應用場合建議選擇此安裝方向。
B、安裝在水平管道上，變送器表頭朝上；
②低溫工況下使用的儀表的環境溫度可能會降低。建議選擇此安裝方向，保證始終滿足變送器最低允許環境溫度要求。
C、安裝在水平管道上，變送器表頭朝下。
③高溫工況下使用的儀表的環境溫度可能會升高。建議選擇此安裝方向，保證始終滿足變送器最高允許環境溫度要求。

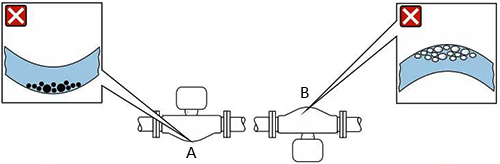

4、彎測量管傳感器安裝在水平管道中時，根據被測介質屬性選擇傳感器的安裝位置。
A：測量含固介質時避免此安裝方向：存在固料堆積風險；
B：測量脫氣介質時避免此安裝方向：存在氣體積聚風險。
5、前后直管段長度
在確保不會出現氣穴的前期下，無需額外采取預防措施，避免管件(例如閥門、彎頭或三通)引起擾動，干擾測量。
環境和過程條件

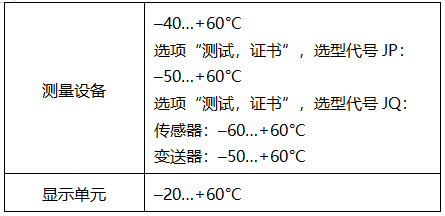

1、環境溫度范圍：
如果超出下述溫度范圍，顯示單元可能無法正常工作。
戶外使用時避免陽光直射，在氣候炎熱的地區中使用時，特別需要注意。
2、系統壓力：
必須防止出現氣穴現象或液體中夾雜的氣體逸出。當壓力下降并低于蒸汽壓力時，會發生氣穴：
①低沸點液體(例如：烴類、溶劑、液化氣體)；
②泵的上游管道中；
③維持足夠高的系統壓力可以防止出現氣穴現象和氣體逸出。
因此，建議E+H質量流量計采用下列安裝位置：
①豎直管道的最低點；
②泵的下游管道中(無真空危險)。
3、保溫/伴熱
E+H質量流量計測量某些流體時，需要盡可能減少由傳感器散發至變送器的熱量。提供滿足隔熱要求的多種保溫材料。
部分被測介質需要防護措施，避免傳感器處出現熱量損失，用戶自行選擇伴熱方式：
①電伴熱，比如安裝電加熱裝置
②熱水或蒸汽管道伴熱
③熱夾套伴熱

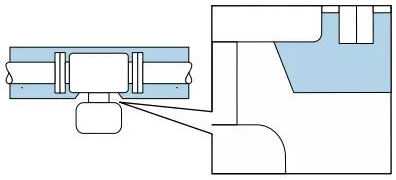

確保E+H質量流量計變送器外殼下部的溫度不會超過80°C(176°F)。建議裸露延長頸，保證最佳散熱效果。
*特殊安裝指南請參考相關說明或咨詢廠家。
