過程校驗儀使用指南

過程校驗儀按鍵功能定義

一、過程校驗儀如何測量電參數
1、電流測量
上電默認為電流測量， 屏幕上半部分顯示的是“測量 24mA 電流”，也可通過按左邊的“FUNCT/ON”鍵切換到此畫面。


2、模擬二三線制變送器
在電流測量的基礎上按“24VLOOP”鍵，使屏幕上半部分顯示“測量 24mA 電流 24V”即可。


3、電壓測量
按左邊的“FUNCT/ON”鍵，使屏幕上半部分顯示“測量 11V 電壓”，如果要切換到mV檔測量，則在11V電壓檔的基礎上，按左邊的“RANGE”鍵使屏幕上半部分顯示“測量 110mV 毫伏電壓”。


4、電阻測量
按左邊的“FUNCT/ON”鍵，使屏幕上半部分顯示的是“測量 3200Ω  電阻”，如果要切換到500Ω電阻檔測量，則在3200Ω電阻檔的基礎上，按左邊的“RANGE”鍵使屏幕上半部分顯示“測量 500Ω 電阻”。


5、熱電阻RTD測量
按左邊的“FUNCT/ON”鍵，使屏幕上半部分顯示的是“測量 PT100 熱電阻”，如果要切換到其它熱電阻檔測量，則在PT100熱電阻檔的基礎上，按左邊的“RANGE” 鍵使屏幕上半部分顯示“測量CU100 熱電阻”或者其它的熱電阻分度號。


6、熱電偶TC測量
按左邊的“FUNCT/ON”鍵，使屏幕上半部分顯示的是“測量 J 型 熱電偶”，如果要切換到其它熱電偶檔測量，則在J型熱電偶檔的基礎上，按左邊的“RANGE” 鍵使屏幕上半部分顯示“測量 R型 熱電偶”或者其它的熱電偶分度號。


7、參考溫度設定
在熱電偶測量或輸出界面下，屏幕右下腳會顯示參考溫度，這個時候按“T.SET”鍵可以對參考溫度進行修改，修改后“ENTER”鍵確認。


8、頻率/脈沖測量
按左邊的“FUNCT/ON”鍵，使屏幕上半部分顯示的是“測量 1～1000HZ 頻率”；如果要切換到1000HZ以上檔測量，則在1～1000HZ頻率檔的基礎上，按左邊的“R A N G E”鍵使屏幕上半部分顯示“測量 800HZ～15KHZ 頻率”；如果要測量脈沖數則在1000H Z 以上測量檔的基礎上， 繼續按“RANGE”鍵使屏幕上半部分顯示“測量 脈沖”


二、過程校驗儀如何模擬和輸出電參數
1、電壓輸出
a、按右邊的“FUNCT/ON”鍵，使屏幕下半部分顯示的是“輸出 11V 電壓”。
b、如果要切換到mV檔輸出，則在11V電壓檔的基礎上，按右邊的“RANGE” 鍵使屏幕下半部分顯示“輸出 110mV 毫伏電壓”。
c、選擇好檔位后，根據指示燈連接校驗儀和被測儀表。
d 、按數字鍵輸入需要輸出的電壓值， 然后按“ENTER”鍵確認。
e、然后按“SOURCE ON/OFF” 鍵，使下半部分屏幕上顯示的OFF為ON。


2、電流輸出
a、按右邊的“FUNCT/ON”鍵，使屏幕下半部分顯示的是“輸出 24mA 電流”。
b、選擇好檔位后，根據指示燈連接校驗儀和被測儀表。
c 、按數字鍵輸入需要輸出的電流值， 然后按“ENTER”鍵確認。
d、然后按“SOURCE ON/OFF” 鍵，使下半部分屏幕上顯示的OFF為ON。


3、電阻輸出
a、按右邊的“FUNCT/ON”鍵，使屏幕下半部分顯示的是“輸出 3200Ω 電阻”。
b、如果要切換到500Ω電阻檔輸出，則在3200Ω電阻檔的基礎上，按右邊的“RANGE”鍵使屏幕下半部分顯示“輸出 500Ω 電阻”。
c、選擇好檔位后，根據指示燈連接校驗儀和被測儀表。
d 、按數字鍵輸入需要輸出的電阻值， 然后按“ENTER”鍵確認。
e、然后按“SOURCE ON/OFF”鍵，使下半部分屏幕上顯示的OFF為ON。


4、熱電阻RTD輸出
a、按右邊的“FUNCT/ON”鍵，使屏幕下半部分顯示的是“輸出 PT100 熱電阻”。
b、如果要切換到其它熱電阻檔輸出，則在PT100熱電阻檔的基礎上，按右邊的“RANGE” 鍵使屏幕下半部分顯示“輸出 Ba2 熱電阻”或者其它的熱電阻分度號。
c、選擇好檔位后，根據指示燈連接校準儀和被測儀表。
d 、按數字鍵輸入需要輸出的溫度值， 然后按“ENTER”鍵確認。
e、然后按“SOURCE ON/OFF”鍵，使下半部分屏幕上顯示的OFF為ON。


5、熱電偶TC輸出
a、按右邊的“FUNCT/ON”鍵，使屏幕下半部分顯示的是“輸出 J 型 熱電偶”；
b、如果要切換到其它熱電偶檔輸出，則在J型熱電偶檔的基礎上，按右邊的“RANGE”鍵；使屏幕下半部分顯示“輸出 R型 熱電偶”或者其它的熱電偶分度號；
c、同時還要把冷端溫度補償設定好，設定方法如測量信號中“7、參考溫度設定”所示；
d、選擇好檔位后，根據指示燈連接校驗儀和被測儀表；
e 、按數字鍵輸入需要輸出的溫度值， 然后按“ENTER”鍵確認；
f、然后按“SOURCE ON/OFF”鍵，使下半部分屏幕上顯示的OFF為ON。


6、頻率輸出
a、按右邊的“FUNCT/ON”鍵，使屏幕下半部分顯示的是“輸出 50000Hz 頻率”；
b、選擇好檔位后，根據指示燈連接校準儀和被測儀表；
c、按數字鍵輸入需要輸出的頻率值，然后按“ENTER”鍵確認；
d、然后按“SOURCE ON/OFF”鍵，使下半部分屏幕上顯示的OFF為ON；
e、頻率輸出的幅值默認為5V，需要更改的時候在頻率輸出界面按“RANGE”鍵即可切換到幅值修改界面，輸入對應的幅值按“ENTER”鍵確認。


三、熱工手冊（執行國際ITS－90標準）
1、熱電阻阻值與溫度值互查
a、在輸出界面的情況下，按“S/D”鍵進入字典界面
b、按“T/TC RTD”鍵從熱電偶轉換為熱電阻
c、按“RANGE”選擇自己需要的熱電阻信號
d、按“RTD TC/T ”選擇是溫度值轉換為電阻值或者電阻值轉換為溫度值
e、按數字鍵輸入需要的數值，然后按“ENTER”鍵確認


2、熱電偶毫伏值與溫度值互查
a、在輸出界面的情況下，按“S/D”鍵進入字典界面
b、按“RANGE”鍵選擇自己需要的熱電偶信號
c、修改參考溫度，設定方法如第四章“7、參考溫度設定”所示
d、按“RTD TC/T ”選擇是溫度值轉換為mV值或者mV值轉換為溫度值
e、按數字鍵輸入需要的數值，然后按“ENTER”鍵確認


四、過程校驗儀接線
1、模擬4-20mA變送器三線制輸出

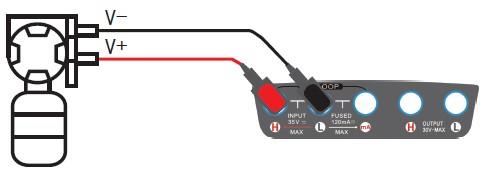

2、模擬4-20mA變送器二線制輸出


3、其他輸出及測量信號請按指示燈接線

五、過程校驗儀其他注意事項
1、從儀表到達客戶手中之日起，1年內由儀表自身質量問題引起的故障將免費維修，人為使用不當造成的不在保修范圍之內。
2、內置電池，一次充電可工作10小時(Ni-MH電池)。
3、電池容量指示，電池電壓過低自動關機。
4、硅膠按鍵盤，超長壽命，手感好。
5、手自動冷端補償和設定。
6、溫度值可直接測量/輸出。
7、可在線充電。

六、階梯設置與調用

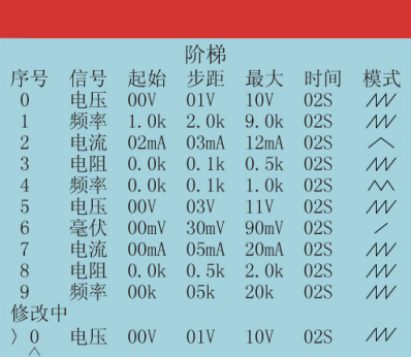

過程校驗儀在有模擬量輸出時，可進行階梯輸出設置，如圖所示：

1、階梯設置
a、在正常的輸出界面下，按“CHARGE”鍵進行階梯參數設定；
b、輸入數字序號更改組數，按“SAVE”鍵保存；
c、輸入數字更改該組的信號類型(1-電壓V，2-毫伏mV，3-電流mA，4-電阻RTD，5-頻率)，按“SAVE”鍵保存；
d、輸入數字更改該組階梯的起始值，按“SAVE”鍵保存；
e、輸入數字更改該組階梯的步距，按“SAVE”鍵保存；
f、輸入數字更改該組階梯的最大值，按“SAVE”鍵保存；
g、輸入數字更改該組階梯的間隔時間，按“SAVE”鍵保存；
h、輸入數字更改該組階梯的輸出模式(1-上升 ，2-上升下降 ，3-上升循環 ，4-上升下降循環)；
I、以上階梯參數設置好后，按“ENTER”鍵退出到正常的輸出界面下。

2、階梯調用
a、在正常的輸出界面下，按“LOAD”鍵，輸出界面會出現“M”字樣，再輸入數字序號選擇對應的那組階梯，按“ENTER”鍵確認；
b、按右邊“SOURCE ON/OFF”鍵，使下半部分屏幕上顯示的OFF為ON，則按照設定組的階梯來輸出；
c、階梯調用結束，按“LOAD”鍵退出到正常輸出界面。
