變送器能將溫度、壓力、流量、液位、成分等參數變換成4-20mA電流信號。只要傳送回路不出現分支，回路中的電流就不會隨電線長短而改變，從而保證了傳送的精度。
1、二線制變送器及接線

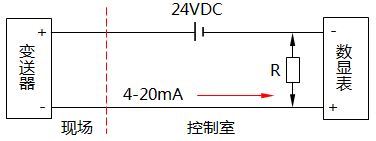

二線制變送器的接線如圖1所示，供電為24VDC，輸出信號為4-20mA，負載電阻通常為250Ω，24V電源的負線電位最低，它就是公共點，智能變送器還可在4-20mA信號上加載HART協議的FSK鍵控信號。有的數顯表具有變送功能或24V供電功能，作用與二線制變送器相似。
圖1 二線制變送器接線示意圖
二線制變送器的電源、電流信號回路為：24V的電源正端→變送器的正端→變送器的負端→數顯表的正端→數顯表的負端→24V的電源負端，數顯表接收的是電流信號。如果在數顯表的正、負端并聯一個電阻R，數顯表接收的就是電壓信號。
2、三線制變送器及接線

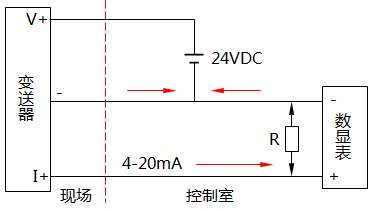

三線制變送器的電源正端用一根線，信號輸出正端用一根線，電源負端和信號負端共用一根線，如圖2所示。供電大多為24VDC，輸出信號大多為4-20mA。
圖2 三線制變送器接線示意圖
三線制變送器的電源回路為：24V的電源正端→變送器的正電源接線V+端→變送器的負端(公用端)→24V電源負端。電流信號回路為：變送器的電流輸出I+正端→數顯表正端→數顯表負端→變送器的負端(公用端)，數顯表接收的是電流信號。如果在數顯表的正、負端并聯一個電阻R，數顯表接收的就是電壓信號。
3、四線制變送器及接線

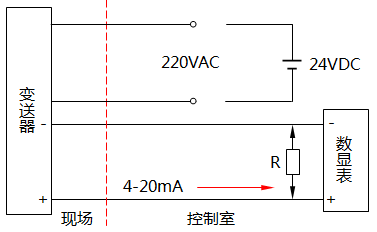

四線制變送器的電源、信號各用兩根線，電源和信號分開工作。如圖3所示，供電大多為220VAC，也有24VDC的。輸出信號大多為4-20mA。四線制變送器的電流信號回路為：變送器的電流輸出正端→數顯表正端→數顯表負端→變送器的負端，數顯表接收的是電流信號。如果在數顯表的正、負端并聯一個電阻R，數顯表接收的就是電壓信號。
圖3 四線制變送器接線示意圖
