如圖1所示，把數碼管的數字面對著自己，小數點在下。左下角第一個引腳為1，然后以逆時針方向依次為1-10腳，即左上角第一個引腳便是10腳。
圖1 數碼管引腳識別示意圖

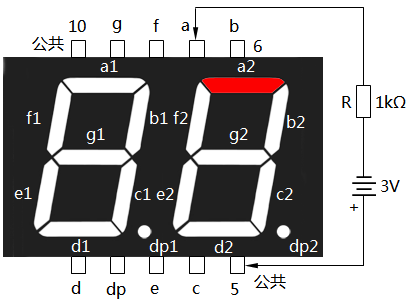

檢測共陽極數碼管可按圖2進行。把兩節干電池與1個1kΩ的電阻串聯起來，將電池的正引線接在被測數碼管的公共陽極上，負極引線依次接觸a~dp腳。負引線接觸到某引腳時，對應筆段應點亮，如圖中負極引線接觸到a引腳時a2筆段點亮。將被測數碼管的a~dp引腳全部短接起來，并與電池負極相連，用電池正極接觸公共腳，使被測數碼管的全部筆段點亮。可觀察筆段發光強弱是否一致，筆段顯示有無殘缺、局部暗淡等現象。若檢測共陰極數碼管，只需將電池的正、負極引線對調，方法同上。
圖2 共陽極數碼管的簡易檢測
不清楚被測數碼管是共陽極還是共陰極或引腳排列時，可從被測數碼管的左邊第1腳開始，逆時針方向依次測試各個引腳，使各筆段分別點亮，即可確定該數碼管的引腳排列。測試時，只要某一筆段點亮，說明被測的兩個引腳中有一個是公共腳，假設某一腳是公共腳不動，變動另一測試腳，如果另一個筆段會亮，說明假設正確。接著測試其他引腳，就可確定各個筆段。公共腳接電池正極數碼管筆段能點亮，則被測數碼管為共陽極；公共腳接電池負極數碼管筆段能點亮，則被測數碼管為共陰極。
