選用氧化鋯氧量分析儀前需要了解現場工藝條件及控制要求，比如：是否考慮自動校正？若存在可燃氣體，氧化鋯氧量分析儀是否要求安全防護等，下面介紹最基本的三種系統配置類型。

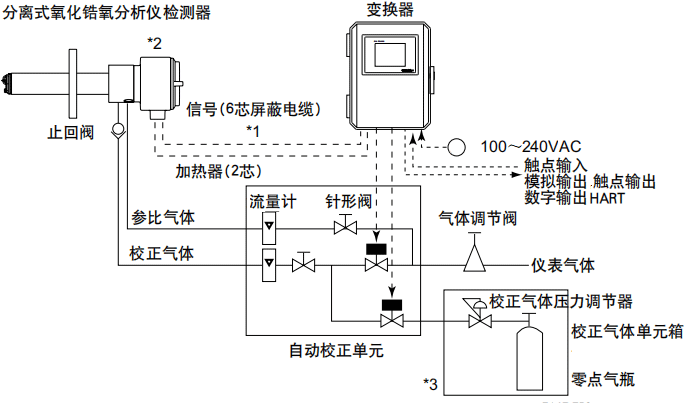

氧化鋯氧量分析儀系統配置實例1
這是僅由氧化鋯檢測器和變換器組成的最簡單的系統，由分離式氧化鋯氧量分析儀、氧化鋯檢測器、標準氣體裝置和校正氣體管道用截止閥組成。這種配置最適用于監測小型可移動式燃油鍋爐燃燒排氣中的氧濃度。在安裝氧化鋯檢測器不安裝參比氣體管道，參比氣體(空氣)可采用安裝現場空氣。實例1可使用便攜式標準氣體裝置進行校正，從標準氣體裝置釋放出的零點氣體和量程氣體(空氣)通過管道輸送到氧化鋯檢測器，只需在校正時連接管道。
注意
◆氧化鋯檢測器的校正氣體入口處連接截止閥，該截止閥在校正以外的任何時間必須為關閉狀態。
◆因為該系統使用環境氣體作為參比氣體，所以氧化鋯氧量分析儀精度會受安裝場所的影響。

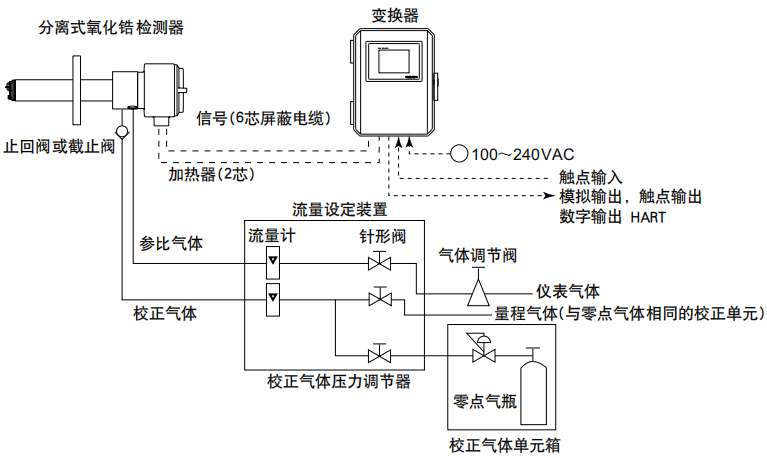

氧化鋯氧量分析儀系統配置實例2
實例2用于監測和控制大型鍋爐和加熱爐燃燒排氣中的氧濃度，由分離式氧化鋯氧量分析儀、氧化鋯檢測器、手動校正用流量設定裝置、氣體調節閥、零點氣瓶、氣瓶用壓力調節器和校正氣體單元箱組成。實例2使用儀表空氣(含21%O2的清潔干燥空氣)作為參比氣體和校正時的量程氣體。校正時的零點氣體由氣瓶提供。使用流量設定裝置(手動閥操作)調節氣體流量。

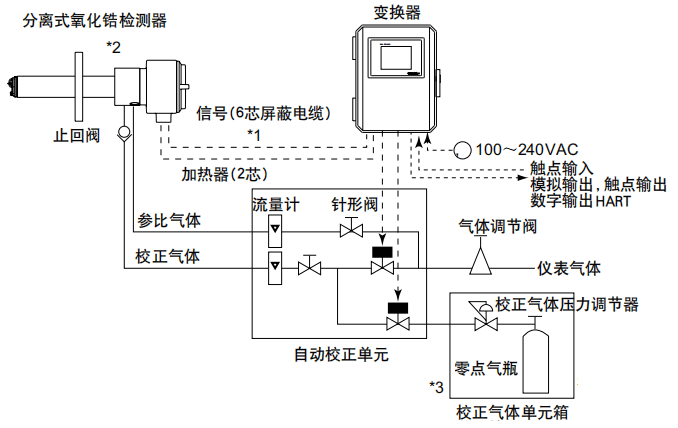

氧化鋯氧量分析儀系統配置實例3
實例3用于監測和控制大型鍋爐和加熱爐燃燒排氣中的氧濃度，由分離式氧化鋯氧量分析儀、氧化鋯檢測器、分離式氧分析儀自動校正單元、校正氣體管道用止回閥、氣體調節閥、零點氣瓶、氣瓶用壓力調節器和校正氣體單元箱組成。實例3使用儀表空氣(含21%O2的清潔干燥空氣)作為參比氣體和校正時的量程氣體。校正時的零點氣體由氣瓶提供(使用自動校正單元，使校正氣體自動流通。通過將可燃氣體信號輸入觸點輸入可停止加熱器的電源供給。作為氧化鋯檢測器傳感器部分的吹掃氣體閥門開關，可聯動觸點輸出)。
說明：“*1”表示屏蔽電纜(信號電纜使用屏蔽電纜，將屏蔽電纜與變換器的FG端子連接)；“*2”表示從探頭配置表中選擇需要的探頭；“*3”表示當使用氧化鋯氧分析儀時，100%N2不能用作零點氣體，應使用約含1%O2的N2
