         當前位置：昌暉儀表 > 產品中心 > 手動操作器 > 智能手操器 YR-GFY




















      智能手操器 YR-GFY



        2025/9/12 15:57:14
        人評論
        次瀏覽
        分類：手動操作器
		儀表地址：http://www.fg316.com/product/981.html








      手操器接在DCS系統、PLC系統和PID調節器之后作為后備儀表，一旦控制器失效，就可由手操器進行操作。手操器接入外給定信號和反饋信號、同時將控制信號送至執行器對調節閥、變頻器、電磁閥等設備進行控制、報警控制和數據采集。



手動操作器特點

1      、手操器可輸入兩路信號，兩排LED顯示窗口(PV顯示外給定值，SV顯示閥位反饋值，PV和SV窗口顯示方式可通過參數設置改變)

2、儀表為亞克力有機玻璃面板、硅膠按鍵，按鍵手感清晰柔和，動作準確可靠。該設計解決了手操器因頻繁操作出現按鍵失靈、傳統PVC面板老化破損的缺陷

 3、手操器輸入、輸出有多重信號類型可供選擇和自由切換，現場適用性超過同類型產品

 4、儀表精度0.2%，抗強干擾和低溫度漂移設計，高穩定性和長壽命，兩年質保

 5、手操器輸入、輸入、電源和通信之間光電隔離，整機抗強干擾設計

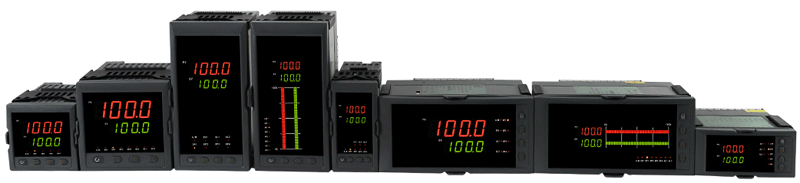

 6、手操器有6種外形可供用戶選擇



手操器的外形



7、手動操作器有1路模擬量控制輸出或者1組開關量控制輸出(正轉/反轉)

8、手操器可帶1路變送輸出(變送輸出電流電壓可切換，可設置為對應外給定值或閥位反饋值對應的變送輸出)

9、可實現手/自動無擾切換功能。手動操作器從手動切換到自動時，采用逼近算法，并帶切換限幅功能(本儀表特有)

10、參數設定密碼鎖定、參數設置斷電永久保存，具備參數恢復出廠設定功能。

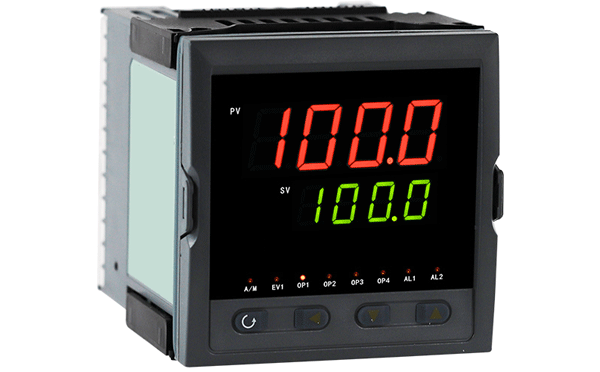

YR-GFY智能手操器



手操器選型表




YR-GFY①②-③④⑤-⑥/⑦-⑧⑨⑩?-?-?-?


      ①手操器外形尺寸

[4]：96×48×110mm(開孔92×45mm)

[S4]：48×96×110mm(開孔45×92mm)

[7]：72×72×110mm(開孔68×68mm)

[9]：96×96×110mm(開孔92×92mm)

[8]：160×80×110mm(開孔152×76mm)

[S8]：80×160×110m(開孔76×152mm)

[T8]：160×80光柱手動操作器(開孔152×76mm)

[TS8]：80×160 光柱手動操作器(開孔76×152mm)




②控制作用

[35]：手操器




③通訊方式

[0]：無通訊接口

[2]：RS232通訊

[3]：RS232C打印接口

[8]：RS485通訊




④控制輸出(OUT1)

[2]：4-20mA(RL≤600Ω)

      [3]：0-10mA(RL≤1.2kΩ)

[4]：1-5V(RL≥250kΩ)

[5]：0-5V(RL≥250kΩ)

[8]：0-20mA(RL≤600Ω)

[9]：0-10V(RL≥4kΩ)




⑤輔助變送輸出(OUT2) 注：      輔助變送輸出可通過二級參數“2T”設置為外給定值的變送輸出或閥位反饋的變送輸出

[0]：無變送輸出(見備注1)

[2]：4-20mA(RL≤600Ω)

[3]：0-10mA(RL≤1.2kΩ)

[4]：1-5V(RL≥250kΩ)

[5]：0-5V(RL≥250kΩ)

[8]：0-20mA(RL≤600Ω)

[9]：0-10V(RL≥4kΩ)




⑥外給定控制輸入類型

[12]：4-20mA輸入

[13]：0-10mA輸入

[14]：1-5V輸入

[15]：0-5V輸入

[16]：0-20mA輸入

[31]：0-10V輸入

[23]：全切換輸入




⑦閥位反饋輸入類型說明

[12]：4-20mA輸入(出廠預設)

[13]：0-10mA輸入

[14]：1-5V輸入

[15]：0-5V輸入

[16]：0-20mA輸入

[31]：0-10V輸入

[23]：全切換輸入




⑧報警1

[N]：無報警

[H]：上限報警(標準出廠配置)

[L]：下限報警

[M      ]：自動/手動狀態開關量輸出(無源觸點)




⑨報警2

[N]：無報警

[H]：上限報警

[L]：下限報警(標準出廠配置)

      [M]：自動/手動狀態開關量輸出(無源觸點)




⑩報警3

[N]：無報警(標準出廠配置)

[H]：上限報警(僅模擬控制輸出時可選)

[L]：下限報警(僅模擬控制輸出時可選)




?報警4

[N]：無報警(標準出廠配置)

[H]：上限報警(僅模擬控制輸出時可選)

[L]：下限報警(僅模擬控制輸出時可選)




?外部開關量輸入

[N]：無外部開關量輸入(標準出廠配置)

[1]：強制手動開關量輸入(輸入觸點閉合時操作器進入手動狀態)

[2]：外部開關量輸入2-可定制

[3]：外部開關量輸入3-可定制


?饋電輸出

[N]：無饋電輸出(標準出廠配置)

[P]：1路DC24V饋電輸出

[2P]：2路DC24V饋電輸出

[2P(12/24)]：第一路12V，第二路24V饋電輸出




?手操器供電方式

[W]：DC24V供電

[T]：交流/直流 100-240V供電(交流50Hz)標準出廠配置




備注

1、選型時請根據接線圖來選擇功能,由于尺寸小的手操器接線端子少帶不了全功能,有的功能在同組端子上只能選擇其中一種功能。

 2、規格尺寸為72×72mm手操器不帶RS232C打印接口。

 3、規格尺寸為96×48mm、48×96mm的手操器，接線端子25-36間如有帶報警功能，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A，其它規格尺寸的手操器繼電器觸點容量為AC220V/2A、DC24V/2A。

 4、當儀表選擇開關量控制輸出功能時(正、反轉輸出)，報警輸出不超過2限。

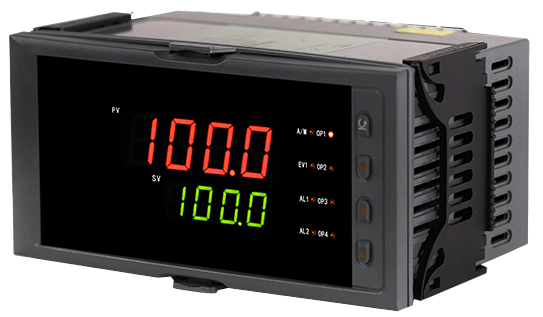

橫式手操器



常用手操器型號舉例

      1、模擬量控制輸出

 YR-GFY835-020-12/12-HLNN-N-N-T

YR-GFYS835-020-12/12-HLNN-N-N-T

YR-GFY935-020-12/12-HLNN-N-N-T

YR-GFY935-022-12/12-HLNN-N-N-T

YR-GFY835-022-12/12-HLNN-N-N-T

YR-GFYS835-022-12/12-HLNN-N-N-T

 YR-GFYTS835-020-12/12-HLNN-N-N-T

YR-GFYTS835-022-12/12-HLNN-N-N-T

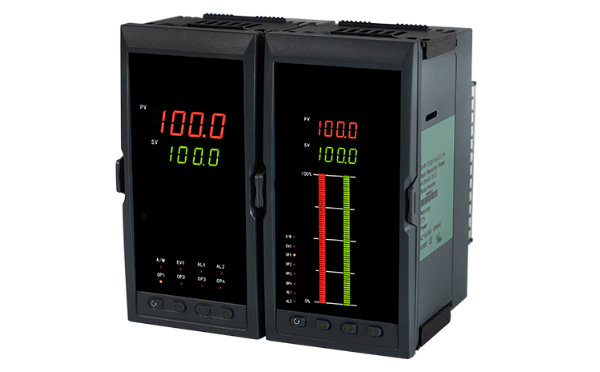

光柱手操器



 2、閥位控制正轉/反轉輸出

 YR-GFY835-010-12/12-HLNN-N-N-T

YR-GFYS835-010-12/12-HLNN-N-N-T

YR-GFY935-010-12/12-HLNN-N-N-T

 YR-GFY935-012-12/12-HLNN-N-N-T

YR-GFY835-012-12/12-HLNN-N-N-T

YR-GFYS835-012-12/12-HLNN-N-N-T

 YR-GFYST835-010-12/12-HLNN-N-N-T

YR-GFYST835-012-12/12-HLNN-N-N-T



昌暉智能手操器接線圖

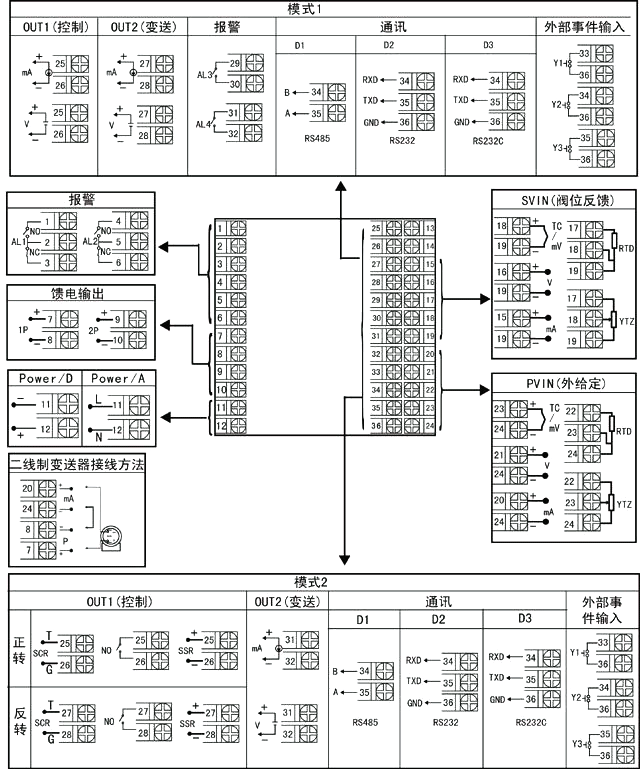

      1、外形規格160×80、80×160、96×96、96×48和48×96手操器接線圖

手動操作器接線圖

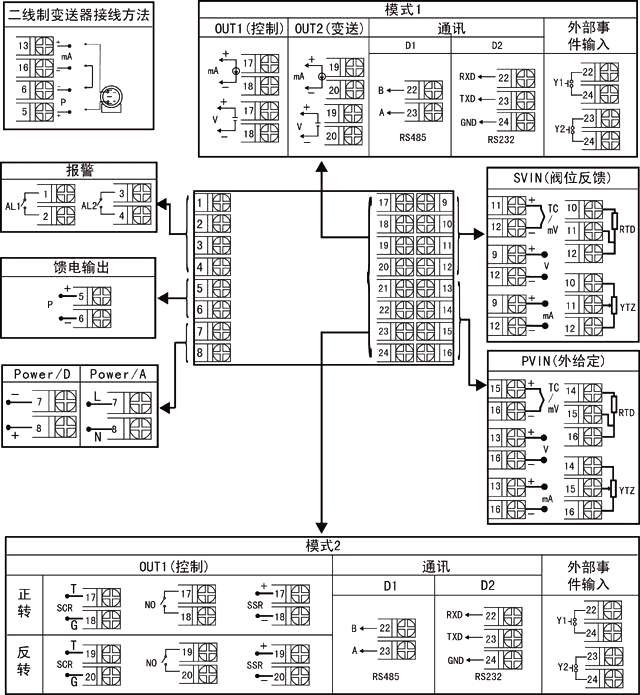

 2、外形規格72×72mm智能手操器接線圖

72×72 智能手操器接線圖



關于手操器自動/手動輸出

①      手操器在自動狀態下，手操器控制輸出量跟隨PV輸入信號，直接將PV輸出。這一過程可視手操器為導線，將控制器和執行器直接連通，手操器控制輸出值就是PV外給定輸入同步輸出值。

②手操器在手動狀態下，手操器控制輸出量跟隨手動設定值，手操器控制輸出由人工手動輸出，此時手操器相當于一臺模擬量輸出的信號發生器。



手操器如何實現無擾切換？

1      、自動轉手動無擾切換過程

 當自動轉手動切換過程中，手操器將原外給定值，當成手動給定值，以實現無擾切換。

 2、手動轉自動無擾切換過程

 手操器將根據控制器設定參數中的積分時間，按控制逼近方法，自動跟隨PVin變化，轉回自動控制狀態。儀表采用積分逼近算法，控制輸出示意圖：



手操器實現無擾切換示意圖











      上一篇：電動操作器


      下一篇：伺服操作器YR-GFY



















      共有訪客發表了評論
      網友評論

















		   客戶姓名：





		 郵箱或QQ：













          驗證碼：

           看不清楚？












      1.





        謝謝管理員的專業回答！問題已經順利解決，是調試人員將參數修改了，導致手操器4-20mA輸出不正常




        匿名用戶
        ?2020/8/23 0:25:16







        2.


      2.





        本公司新裝36臺YR-GFY935-022-12/12-ALNN-N-N-W手操器，所有儀表都是同一個故障：手操器轉換為手動后手動操作閥門時閥門并不動作，據施工人員反饋沒有動過儀表參數，調試現場只有萬用表。是不是儀表有質量問題？該怎樣處理？




        匿名用戶
        ?2020/8/19 23:37:13











        2020/8/20 0:19:07
        管理員回復：


        YR-GFY935-022-12/12-ALNN-N-N-W型號手操器的功能為：外給定輸入/閥位反饋輸入/控制輸出/變送輸出均為4-20mA，手動/自動無擾切換，帶手動/自動狀態開關量輸出，96×96mm外形，DC24V供電。

        手操器操作閥門而閥門不動作，可能的原因主要有以下幾個方面：
        ①接線錯誤
        ②手操器控制輸出為4-20mA，是否與調節閥控制信號相匹配？
        ③儀表內部參數設置錯誤，導致儀表控制輸出異常。
        ④儀表損壞。

        故障處理方法：
        1、核對手操器功能是否與現場要求相吻合。如不匹配則需要修改參數或更換儀表。
        2、如果現場要求與型號功能文字描述一致，不用調整任何參數，接線上電即可使用。鑒于您反饋的情況，請首先逐一檢查手操器二級參數是否被修改，若與下面的參數不符，需要修改過來。YR-GFY935-022-12/12-ALNN-N-N-W型號手操器出廠二級參數預設值如下：
        Addr=1；bAud=3；dis=1；ALM1=03；ALM2=1；ALM3=0；ALM4=0；1T=2；1oub=0.200；1ouk=1.000；1ouL=0；1ouH=100.0；2T=1；2oub=0.200；ouk=1.000；1Pn=27；1dp=1；1u=7；1ALG=0；1FK=0；1Pb=0；1PK=1.000；1Cb=0.0；1CK=100.0；1ZL=0.0；1ZH=100.0；1PL=0.0；1PH= 100.0；1Cut=-25.0；2Pn=27；2dp=1；2u=7；2ALG=0；2FK=0；2Pb=0.0；2Pk=1.000；2GL=0；2GH=100.0；2ZL=0.0；2ZH=100.0；2PL=0.0；2PH=  100.0；out=0；outL=0；outH=100.0；Con=0；AMH=10.0；AMT=0；OH=2.0；Po=1；VTYP=0
        3、簡單判斷手操器4-20mA控制輸出是否正常
        ①將手操器接通電源，不接其他外部連線，將手操器這幾個接線端子短接(將手操器的控制輸出作為SV閥位反饋輸入)：25接15，26接19。
        ②將手操器打到手動狀態并改變輸出，若儀表無故障則PV顯示值與SV顯示值一致。
        4、將外部接線正確接入手操器

        昌暉儀表質量穩定可靠，基本不存在數十臺儀表同時故障的情況，排除選型錯誤外，完成以上四個步驟操作，問題應該得以解決。







        3.


      3.





        我們需要16臺閥門手操，技術要求如下，請選型和報價
        1、220VAC供電
        2、開度型，帶閥門開度數字顯示和給定值數字顯示
        3、閥門給定及反饋信號均為4-20mA
        4、1路測量輸入，1路外給定輸入，1路控制輸出，1路變送輸出
        5、帶手/自動切換功能，并有狀態指示燈和觸點輸出
        6、能將4-20mA的閥位反饋信號輸出給PLC
        7、在自動狀態時能直接接收來自PLC的控制信號并輸出給現場調節閥
        8、在手動狀態時有操作按鍵可以現場開/關閥門，也可以直接輸入設定值使閥門開到設定的開度
        9、手動轉自動或自動轉手動均為無擾切換
        10、安裝于內門，嵌入式安裝




        匿名用戶
        ?2019/3/15 17:31:48











        2019/3/15 17:36:01
        管理員回復：


        根據您提供的技術要求，推薦三個型號(區別在與外形不同，功能一樣)：
        ①160×80mm橫式：YR-GFY835-022-12/12-HLNN-N-N-T
        ②80×160mm豎式：YR-GFYS835-022-12/12-HLNN-N-N-T
        ③96×96mm方形：YR-GFY935-022-12/12-HLNN-N-N-T
        以上型號儀表能滿足除了第8項外的所有技術要求！！推薦型號的手操器對應第8項的功能為：手動狀態下通過儀表面板按鍵在0-100%范圍任意開關閥門，儀表不能外接按鈕且在現場開關閥門！！如果要在現場操作，只能將手操器安裝在現場，將儀表置于手動狀態，此時操作工通過儀表面板按鍵開關閥門
