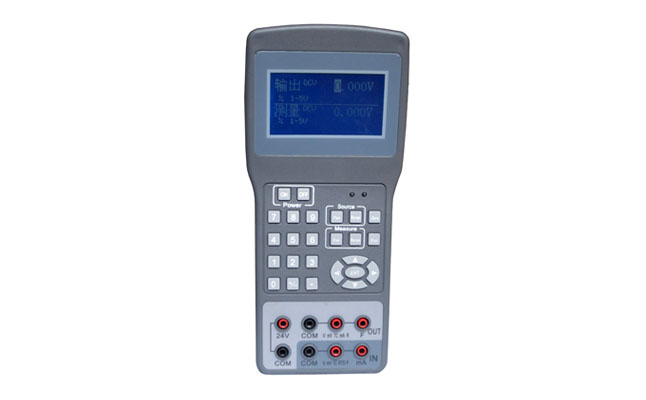

SWP-CA102集大規模數字轉換電路和大屏幕液晶顯示技術于一體，產品性能穩定、功能實用、操作簡單，具有輸出、測量、內置熱電偶分度表和熱電阻分度表和DC24V配電功能，且四項功能可以同時工作。長期穩定性和精度是衡量優質熱工寶典或過程校驗儀的核心技術指標。
熱工校驗儀特點
1、熱工寶典SWP-CA102外形小巧，便于攜帶和手持。
2、熱工寶典大屏幕液晶顯示為，帶背光。
3、測量、輸出可同屏中文顯示。
4、熱工寶典電壓和電流測量可顯示百分比。
5、熱工寶典可測量和輸出8種熱電偶信號(K、E、T、J、S、R、N、B)；測量兩種熱電阻信號(Pt100、Cu50)。
6、熱電偶和熱電阻的測量輸出具有ITS-90國際標準毫伏、電阻值對應顯示。
7、熱電偶信號測量、熱電偶信號輸出時熱工寶典具有手動溫度補償和自動溫度補償功能。
8、熱工信號校驗儀可以實現熱電阻電阻值與溫度值、熱電偶毫伏值與溫度值的快速換算。
9、SWP-CA102內置大容量充電電池，充電一次可持續工作5-7小時
10、熱工寶典按鍵聲音和背光可調，斷電保存參數設置狀態。
熱工寶典技術參數

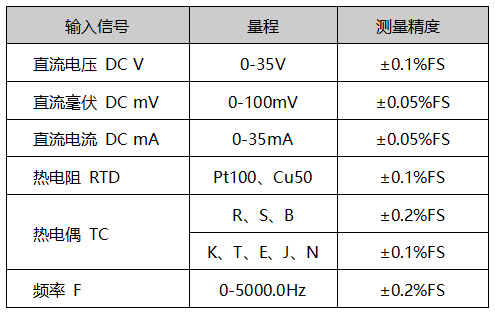

1、直流信號輸入

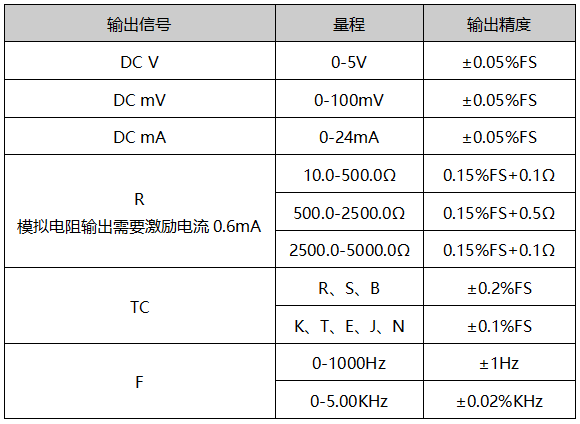

2、直流信號輸出
3、熱工寶典外形尺寸：231×104×39mm
4、產品重量：1.8kg
5、工作溫度：-10～20℃；貯存溫度：-20～70℃
熱工寶典按鍵說明
1、 ON鍵和OFF鍵：按下“ON”鍵大于2秒打開熱工寶典電源，按下“OFF”鍵關斷電源
2、▲鍵和▼鍵：主畫面和查詢畫面時設定光標位值；熱工寶典參數設定時選擇要修改的參數項
3、▲鍵和▼鍵：移動光標位置
4、ENT鍵：回車鍵，確定選定的項時操作有效
5、Esc鍵：在主畫面時進入熱工寶典查詢；參數設置時為退出參數設置畫面
6、Fun鍵：測量類型切換(DCV、DCmA、DCmV、R、TC、F順序循環)；輸出類型切換(DCV、DCmA、DCmV、RTD、TC、F順序循環)
7、Range鍵：熱電偶測量類型切換(S、K、E、T、J、B、R、N順序切換)；熱電阻測量類型切換(Cu50、Pt100順序切換)；熱電偶輸出類型切換(S、K、E、T、J、B、R、N順序切換)；熱電阻輸出類型切換(Cu50、Pt100順序切換)
8、Zero鍵：熱工寶典輸出值復位為零
熱工寶典SWP-CA102測量和輸出操作
按“ON”鍵打開電源，熱工信號校驗儀顯示屏幕版本后進入工作狀態
1、測量直流電壓DCV和輸出直流電壓DCV
在附加信息欄里顯示當前測量或輸出值對應1-5V的百分比，當測量值或輸出值超過1-5V時百分比不顯示。
①按Source 中的Fun鍵可以進行輸出信號類型的切換，輸出類型按DCV、DCmA、DCmV、R、TC、F順序循環。
②按Measure中的Fun鍵進行測量信號類型的切換，測量類型按DCV、DCmA、DCmV、RTD、TC、F順序循環。
③改變輸出值有兩種方式：
A、通過左右方向鍵移動光標位置，通過▲鍵和▼鍵修改光標所在位的值。
B、直接通過數字鍵盤區輸入數值。
輸完一位后光標自動向右移動一位，小數點位自動跳過，光標到最末位后自動跳到起始位置通過左右方向鍵移動光標位置，通過數字鍵盤區輸入光標所在位的值。
2、測量直流電流DCmA和輸出直流電流DCmA
在附加信息欄里顯示當前測量或輸出值對應的4-20mA的百分比，當測量值或輸出值超過4-20mA時百分比不顯示。
3、測量直流毫伏DCmV和輸出直流毫伏DCmV
在測量和輸出直流電壓時熱工寶典在附加信息欄里不顯示任何附加信息。
4、輸出電阻R和測量熱電阻信號RTD
在測量熱電阻附加信息欄里顯示當前測量溫度對應與ITS-90標準中的電阻值；按Measure中的Fun鍵可以進行測量的熱電阻類型的切換，測量類型按Cu50、Pt100、Cu50順序循環。
5、輸出熱電偶信號和測量熱電偶信號TC
在熱工寶典附加信息欄里顯示當前測量或輸出的溫度對應與ITS-90標準中的毫伏值，以及冷端溫度補償方式和補償溫度(Auto表示是使用儀表內部自帶的溫度測量值作為冷端溫度補償，Man表示以某一設定值為冷端溫度補償，溫度的設定請參考參數設定說明)。
按Measure中的Fun鍵可以進行測量的熱電偶類型的切換，測量類型按S、K、E、T、J、B、R、N順序切換；按Source 中的Fun鍵可以進行輸出的熱電偶類型的切換，輸出類型按S、K、E、T、J、B、R、N順序切換。
6、輸出頻率F和測量頻率F
在測量和輸出頻率時熱工寶典在附加信息欄里不顯示任何附加信息。
熱工寶典參數設置
1、SWP-CA102在操作時可進行一些參數的查看及修改。
2、SWP-CA102在主畫面時按ENT鍵可進入參數設置畫面，這時如果按Esc鍵即可退出參數設置畫面返回主畫面。
3、SWP-CA102在參數設置畫面修改參數后必須按ENT鍵保存后才能退出參數設定畫面。
熱工寶典使用注意事項
1、測量或輸出時，端子接線必須與操作一致(錯誤操作：在輸出端子上測量電壓，在輸出電流端子上測量電壓)否則有可能導致儀表損壞。
2、確認熱工寶典每檔量程范圍，不能過量程使用。
3、熱工寶典在光線充足處建議不使用背光，這樣可延長電池使用時間。
4、當熱工寶典從室內拿到現場使用并采用自動溫度補償方式，應讓儀表在現場適應5-10分鐘，使儀表內部測溫傳感器準確測量到現場環境溫度，以利于提高校驗準確性。
