太赫茲調頻連續波雷達物位計

昌暉儀表生產的太赫茲調頻連續波雷達物位計采用國際領先的算法及技術工藝，擁有獨特的使用特性，是0.08-150m測量范圍內苛刻工況、弱反射條件下高精度液位測量或物料物位測量的新選擇，運用范圍廣。

太赫茲調頻雷達物位計依據線性頻率調節-雷達工作原理制造，可保證在弱反射條件下高精度測量物位。昌暉120G雷達物位計通過透鏡聚焦波束，發射角極小，具有很強的穿透性，配合特殊的環境學習功能，可配合多種裝設簡單的安裝組件使用，保證雷達在高溫、高壓、強腐蝕、強粉塵等環境下精確穩定的測量。與大多數26G高頻雷達物位計和6.3G低頻雷達物位計不同的是，調頻連續波雷達物位計可進行遠程調控，由于其尺寸較小，很容易安置在貯存罐中。又因?yàn)槠洳缓梢苿?dòng)機械組件，并且完全與容器內容積隔離，所以具有超強穩定性，無需維護。


調頻雷達物位計主要優勢
◆穩定性
太赫茲調頻雷達物位計適用各種復雜工況，在高溫、高粉塵環境下同樣能保證測量穩定性和精準度。

①不受大氣降水影響
②周?chē)h(huán)境溫度-60℃起
③從貯藏罐外裝置
④太赫茲調頻連續波雷達物位計內天線由氟
塑料透鏡加熱保護
④測量射線窄，便于安裝，測量穩定
⑤物位測量準確度
⑥不受容器內溫度限制
⑦蒸發作用和灰塵不會影響測量
⑧沸騰液體物位測量
⑨腐蝕性液體液位測量，無接觸、無腐蝕

◆可測量介質
①固物(粉料、顆粒、塊料)料位測量
②低介電常數的塑料顆粒物位測量
③液體液位測量(反應釜液位、大蒸汽液位、泡沫產品液位、結晶產品液位、超高溫產品液位、超高壓產品液位、衛生型產品液位）

◆獨特的軟件裝置，太赫茲調頻連續波雷達物位計調試簡單、直觀易懂，功能齊全。

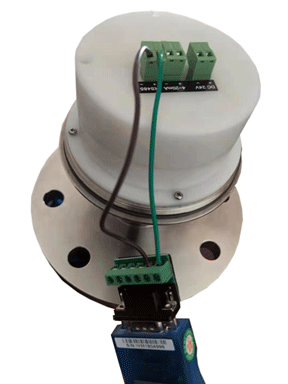

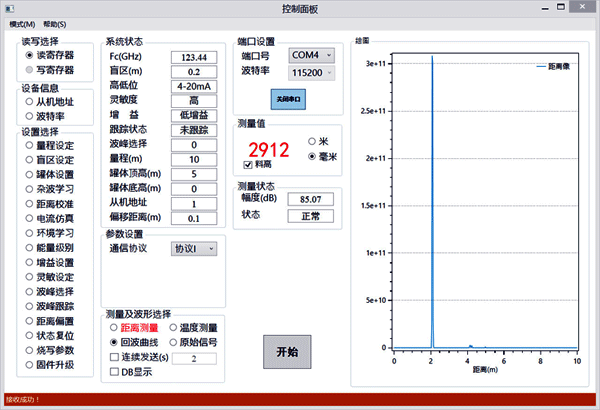

①YR-CFG調頻連續波雷達物位計軟件包是配置和調試太赫茲調頻雷達物位計傳感器簡單而可靠的強大工具包。軟件包通過標準的RS485工業接口與雷達物位計互聯，可保證在遠離調頻雷達物位計裝設地點情況下進行配置和調試-調試人員可遠離惡劣現場環境。
②YR-CFG軟件包接口簡單，可避免操作錯誤，維護人員可獨立完成儀器所有必要調試，保證其正常工作。
③軟件包中有固件升級功能，可以遠程升級太赫茲調頻雷達物位計程序，在遇到極特殊工況的時，可以在不更換組件的情況下升級太赫茲調頻連續波雷達物位計程序，以滿足特殊工況的測量需求。


◆綜合方案，完美設計
①太赫茲調頻雷達物位計在電路連接方面完全兼容。
②由于測量要求的準確度不同，每一個容器中可使用不同的物位計。這種情況下，所有液位傳感器與一個信息線路接通，并與上端軟件共同工作。最終，一個性價比高的物位測量系統運用而生。

◆在蒸汽和高溫條件下的物位測量
在被測介質進行加熱時，或存儲具有相關的物理化學性質產品(酸，堿，醇等)情況下，在被測量介質的上部空間可能有蒸汽聚集。在物位計和介質之間的空間的空氣里存在各種蒸汽，不會影響到測量的準確性和穩定性，調頻連續波雷達物位計具有這種特性。
借助超聲波或光學(激光)手段測量物位，是非常不穩定和不準確的方法。因?yàn)槁曇舻膫鞑ニ俣纫蕾囉谄渌?jīng)過的大氣的組分，而用激光手段測量則需要直接的光學能見度。

太赫茲調頻雷達物位計性能
1、測量精度
太赫茲調頻連續波雷達物位計測量精度為±1mm；可靠的高精度測量，真正減輕了使用現場操作人員的工作量。
2、發射角

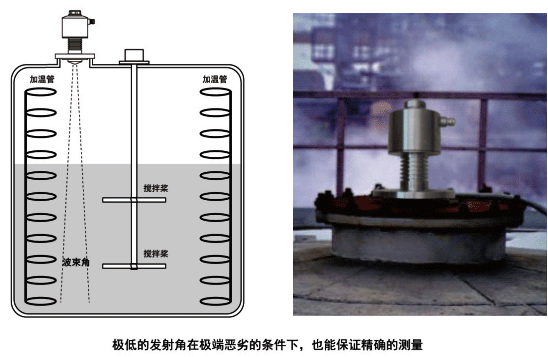

雷達波發射角＜2°，即使是安裝環境極為復雜的工況，也能穩定精確的測量出物位。
3、測量范圍
太赫茲調頻雷達物位計測量范圍為0.08m-150m，極小的盲區和較大的測量范圍，可以滿足大多數測量場合。YR-RD98X帶有能量級別調整功能，通過調整能力級別，可滿足特殊工況的測量需求。
4、穿透性
太赫茲調頻連續波雷達物位計具有極其的穿透性，根據結晶介質的介電常數不同，最大可以穿透100mm的結晶層。
5、高溫工況
太赫茲調頻雷達物位計具有良好的穿透性能，針對高溫場合，可在天線前端加裝陶瓷或石英玻璃等隔熱附件，配合特殊的環境學習功能，對高溫液體進行測量。
6、強腐蝕性
具有良好的穿透性能，針對強腐蝕場合，可以天線前端加裝四氟或者PFA防腐護套，且最大可加裝30mm厚的氟塑料，防腐的同時具有良好的耐壓能力。
7、泡沫產品
具有良好的穿透性能，所以最大可穿透1000mm的泡沫進行液位測量，太赫茲調頻雷達物位計也可以對泡沫本身進行測量。
8、靈敏度
具有三種靈敏度可調，選擇高靈敏度時，雷達反應時間小于1S。

太赫茲調頻雷達物位計技術參數
測量原理：調頻連續波
測量精度：±1 mm
測量范圍：0.08-150m
波束角：＜2°
環境溫度：-60℃ 到70℃
過程溫度：標準型-60~130℃；高溫型-60~240℃；特殊裝置-60℃~1200℃
過程壓力：標準型(-0.1~2.0)MPa；特殊裝置(-0.1~10)MPa
防爆及等級：隔爆 ExdIICT6Ga
防護等級：IP67
電源：12-24VDC或220VAC
信號輸出：4-20mA(四線制)
數字信號輸出：RS485(MODBUS)

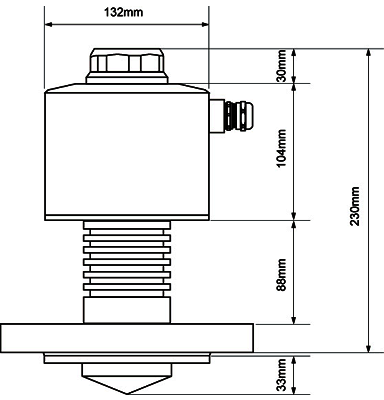

外形尺寸：如下圖所示




太赫茲調頻連續波雷達物位計選型

YR-RD98-①②③④⑤⑥⑦⑧⑨⑩        120G太赫茲調頻雷達物位計
YR-RD98X-①②③④⑤⑥⑦⑧⑨⑩      120G太赫茲調頻雷達物位計(帶有能量級別調整功能)

⑩測量量程上限
[*]：整數數字(≤150，單位：m)

---

選型舉例

天線上凝結露水的危險性和電磁適配器選用
對于一般的雷達物位計測量物位，在有強烈水汽生成的情況下，露水凝結會影響到物位測量。天線表面密集凝結的露水，會導致測量物位誤差的增加，或者測量結果不穩定。而調頻連續波雷達物位計，利用透鏡(見物位傳感器結構)來保護天線，從而該問題得以解決。

如果容器內具有很強的蒸汽，而且容器內的熱量與外部隔絕，如密閉容器，則當冷凝水來不及從防護透鏡流走時，將會影響測量。在該種情況下，使用一種特殊絕緣的電磁波可穿透的電磁適配器。

這種電磁適配器用聚四氟乙烯或其它材料制造，有特殊的專業設計結構。電磁適配器提供儀表全面保護，防止出現水膜，并優化電磁波的傳輸。同時電磁適配器給物位計提供隔熱與融壓層(物位傳感器)，用以物位傳感器與容器的內部空間隔開。

太赫茲調頻連續波雷達物位計電磁適配器圖例

電磁適配器圖1


電磁適配器圖2


電磁適配器圖3
