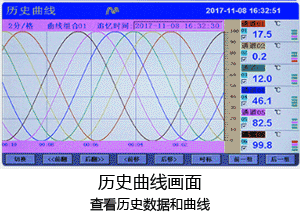

YR-ASR600C系列觸摸式紙記錄儀是在以太網無紙記錄儀基礎上融合觸摸屏技術開發的無紙記錄儀，觸摸式無紙記錄儀功能與無紙記錄儀無異，唯一不同是沒有操作按鍵，操作時直接在顯示屏幕上點擊操作。觸摸式無紙記錄儀為32路萬能輸入，可帶12路報警或12路變送輸出，RS232/RS485通訊接口，以太網接口，微型打印機和USB接口，SD卡插座；可提供DC24V配電；顯示實時數據、實時曲線、歷史曲線追憶等。
觸摸式無紙記錄儀品種
◆ 彩色/藍色觸摸式無紙記錄儀
◆ 彩色/藍色觸摸式調節無紙記錄儀
◆ 彩色/藍色觸摸式流量無紙記錄儀
觸摸式無紙記錄儀32路模擬量輸入、12路模擬量或開關量輸出。信號種類多樣。畫面顯示豐富，全觸控輸入，控件操作方便，界面響應迅速。人機交互友好，多種通訊方式，可帶以太網。輸入、輸出全隔離，抗干擾能力強。功能強、品種全。
觸摸式無紙記錄儀通用特點
◆ 采用大規模集成電路，國際知名品牌元器件和開關電源設計；對輸入、輸出、電源、信號采取可靠保護和強抗干擾設計
◆ 整體外觀流線形設計，體積小而輕，改變以往老式記錄儀長而重的缺點。后蓋信號端子采用德國菲尼克斯5.08間距插拔式端子

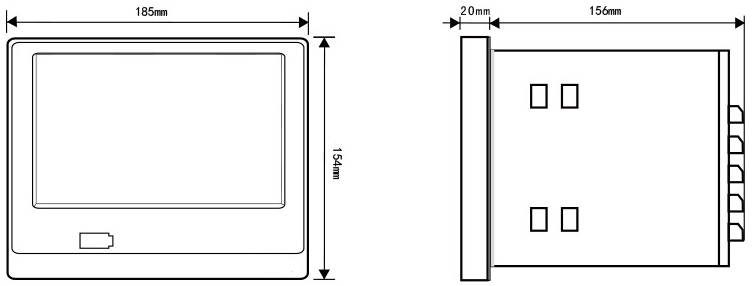

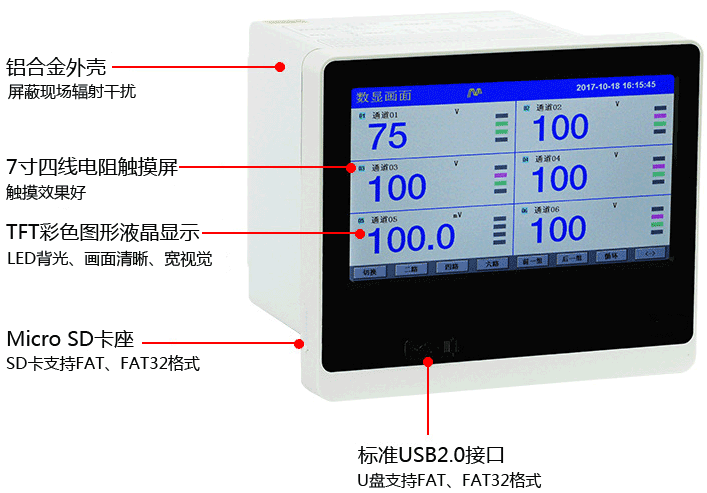

◆ 產品外形尺寸：185×154×156mm，開孔尺寸：138×138×156mm；采用7英寸進口800×480點陣TFT高亮度彩色圖形液晶顯示，LED背光、畫面清晰、寬視角。采用7英寸四線電阻觸摸屏，觸摸效果極佳
◆ 采用高速、高性能32位ARM微處理器，內置嵌入式操作系統，畫面響應時間小于0.3秒
◆ 大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；每6組曲線顯示可以自由組合，自定義曲線顏色，豐富的棒圖顯示，內置GB2312二級漢字字庫(6500字)，支持漢字拼音輸入，漢字位號、單位自定義組合輸入

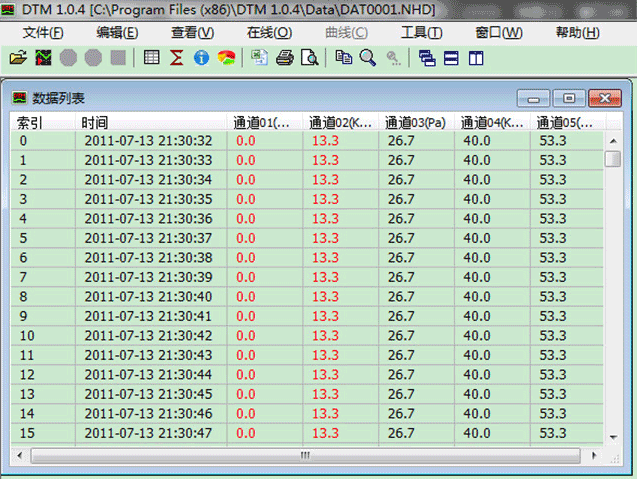

◆ 帶USB數據轉存功能，支持USB2.0格式接口轉存和備份歷史記錄，支持FAT/FAT32文件系統類型，Windows可識別歷史記錄文件，使用昌暉儀表的上位機數據管理軟件進行數據查看
◆ 支持標準MODBUS RTU協議RS485/RS232通訊方式，支持MODBUS TCP/IP協議的以太網輸出，支持iFIX、KingView、MCGS、PCAuto等流行專業組態軟件；可外接微型打印機，可選擇手動打印數據、曲線，自動定時打印數據，滿足用戶現場打印的需要
◆ 32通道的萬能信號輸入，通道間互相隔離測量信號高速采集，100ms/單通道，顯示刷新周期1s
◆ 直流電壓、電流測量精度達0.1%，熱電偶、熱電阻測量精度達0.2%F.S
◆ 可實現12路開關量報警輸出或12路模擬量變送輸出，開關量與模擬量組合輸出個數≤12

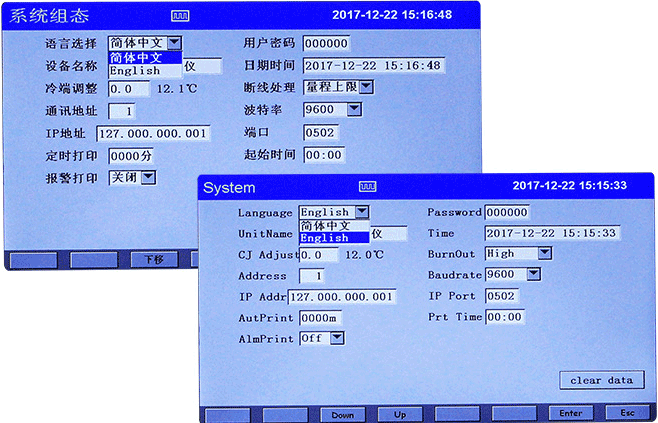

◆ 中英文操作界面任意切換
觸摸式調節無紙記錄儀特點
◆ 人工智能算式，無需人工整定參數，控溫精度達±0.1℃，無超調、欠調，達國際先進水平
◆ 廣泛的適應對象：冶金，化工，石油，工業爐，電爐，烘箱，試驗設備，制藥設備，注塑機械，包裝機械，食品機械等行業
觸摸式流量無紙記錄儀特點
◆ 采用高速、高性能32位ARM微處理器，內置嵌入式操作系統，畫面響應時間小于0.3秒，瞬時流量和累積流量計算精確度0.07‰，總體準確度±0.2%FS。
◆ 8組獨立流量積算功能，流量儀特有的軟件密碼鎖保證用戶組態安全；具有掉電記錄功能，防止斷電竊汽；蒸汽計量采用對飽和到過熱的自動判斷，可根據蒸汽性質變化實現密度自動補償；提供累積流量時報表、班報表、日報表、月報表的查閱功能；補償模型遵循流量測量的行業標準。

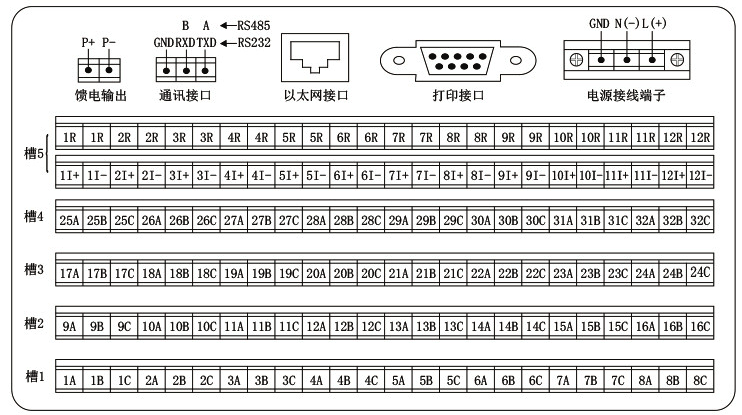

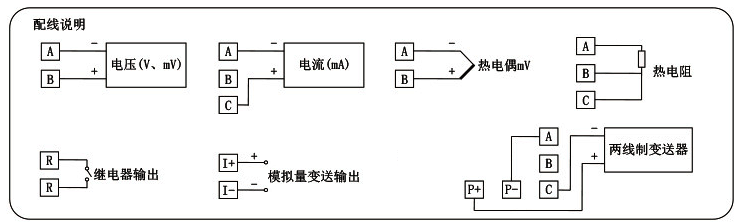

觸摸式無紙記錄儀接線圖
1、輸入信號：最多32通道隔離型萬能信號輸入，通道間隔離電壓大于250VAC，通道和地之間隔離電壓大于500VAC
2、萬能輸入信號類型
◆ 標準電壓信號： 0-5V、1-5V、0-10V、±5V
◆ 標準電流信號：0-10mA 、4-20mA 、0-20mA
◆ 毫伏信號：0-20mV、0-100mV、±20mV、±100mV
◆ 熱電偶信號：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26
◆ 熱電阻信號：Pt100、Cu50、Cu53、Cu100、BA1 、BA2
◆ 線性電阻信號：0-400Ω
◆ 頻率信號：PI
3、精度：±0.2%FS
4、采樣周期：1秒
5、存儲容量：內部Flash存儲器容量64MByte
6、記錄時間：比如12通道，64MByte容量(不斷電連續記錄)
備注：通道數的計算：程序將通道數劃分為4、8、16、32、64五檔，當儀表通道數落在兩檔之間時，以大的數作為計算的通道數，一路流量按兩路通道數計算
7、模擬量輸出：4-20mA(負載電阻≤380Ω)、0-20mA(負載電阻≤380Ω)、0-10mA(負載電阻≤760Ω)、1-5V(負載電阻≥250KΩ)、0-5V(負載電阻≥250kΩ)、0-10V(負載電阻≥10kΩ)
8、報警輸出：最多12限報警繼電器常開觸點輸出，觸點容量1A/250VAC(阻性負載)
9、饋電：變送器饋電電源，額定電壓24VDC±10%，最大電流250mA
10、通訊接口：隔離RS232和RS485接口，通訊波特率為2400、4800、9600、19200bps可選
11、累積范圍：0.0-2000000000.0
12、供電：電壓范圍85-264VAC，12-36VDC可選；頻率：50/60Hz；最大功耗：20W
13、工作條件：工作溫度：-10～50℃；濕度：10～90%(無結露)
YR-ASR600彩色無紙記錄儀選型表
YR-ASR①②③-④-⑤/⑥/⑦/⑧/⑨/⑩/?/?
①無紙記錄儀種類
[6]：彩色無紙記錄儀
②輸入信號通道數量(輸入信號通道數量在1-48之間)
[01]：1路輸入[注1]
[02]：2路輸入[注1]
. . . . . .
[32]：32路輸入[注1]
③觸摸屏功能
[C]：觸摸屏式
④存儲容量
[1]：內部存儲為標準配置
⑤顯示語言
[0]：簡體中文(標準配置)
[1]：英文/中文切換
⑥輸入信號
[N]：36種可切換輸入
[F4]：輸入信號中頻率信號輸入有4路[注2]
[F8]：輸入信號中頻率信號輸入有8路[注2]
[F12]：輸入信號中頻率信號輸入有12路[注2]
⑦變送輸出(AO)
[N]：無變送輸出
[A01]：1路變送輸出[注3]和[注6]
. . . . . .
[A12]：12路變送輸出[注3]和[注6]
⑧通訊接口(可以復選，選項間用/間隔)
[N]：無通信
[C2]：帶RS232接口×1(標準配置) [注4]
[C3]：帶RS485接口×1[注4]
[C4]：帶RS232通訊/打印[注4]和[注5]
[C5]：以太網通訊[注4]
⑨報警輸出
[N]：無報警
[J1]：繼電器報警輸出1路[注3]
. . . . . .
[J12]：繼電器報警輸出18路[注3]
⑩饋電輸出
[N]：無饋電輸出
[P]：電壓24VDC/最大電流250mA(可為8臺二線制變送器供電)
?附加控制功能(可以復選，選項間用/間隔)
[N]：除顯示記錄外無其他控制功能
[PID]：帶PID控制功能
[L]：累積/報表功能
[F]：溫壓補償流量積算功能
?附件(可以復選，選項間用/間隔)
[N]：無附件
[USB]：USB口+另帶4G U盤1個
[SD]：增加SD卡插座+另帶SD卡擴展(G32 SD卡)1張
注1：觸摸式彩色記錄儀總通道數為各種信號輸入通道數之和，總通道數≤32
注2：頻率輸入F4、F8、F12不能同時指定
注3：模擬輸出通道數+繼電器輸出通道數≤12
注4：通訊接口C3(RS485通訊)和C2(RS232通訊)不能同時指定；C4(打印接口)和C5(以太網通訊)可與其他通訊方式同時存在
注5：YR-ASR600C記錄儀只支持昌暉儀表微型打印機
注6：模擬變送輸出只支持4-20mA信號輸出
