汽輪機超速飛車事故是汽輪機最嚴重的事故。嚴重超速時，還容易發生軸系斷裂、轉動部件飛脫的惡性事故發生，如不加以控制，會造成機組重大的事故。ZSBJ-200A功能安全型轉速報警裝置為汽輪機控制裝置配套產品，實現對轉速的檢測報警功能。保護汽輪機、膨脹機、壓縮機和電動機等旋轉機械在超速飛車和其它惡性故障情況下的設備安全。
ZSBJ-200A功能安全型轉速報警裝置是基于IEC61508標準設計的轉速檢測和安全保護裝置，采用2oo3架構，功能安全完整性等級達機到SIL3。可用于保護汽輪機、膨脹機、壓縮機和電動機等旋轉機械在超速飛車和其它惡性故障情況下的設備安全。

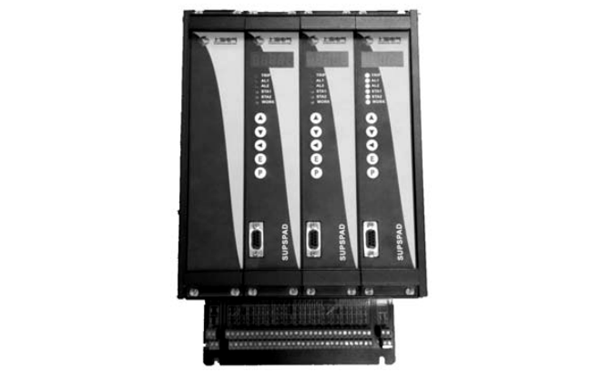

ZSBJ-200A功能安全型轉速報警裝置內裝三個轉速模塊。每個轉速模塊包含一個頻率輸入通道，用于采樣外部設備的轉速，可接收霍爾或磁阻的信號；一個復位輸入通道，可以通過其他的控制系統復位本裝置；一個跳機輸入通道，可以通過外部系統使本裝置輸出跳機信號；一個4-20mA輸出通道和一個頻率輸出通道用于輸出當前頻率輸入通道的頻率；三個DO通道，分別表示報警、跳機和模塊故障。
ZSBJ-200A功能安全型轉速報警裝置按照IEC61508標準設計，功能安全完整性可以達到SIL3。三個轉速模塊分別獨立的判斷轉速，如果轉速超過設定的閾值，則本模塊發出跳機信號，三個模塊的跳機信號經過裝置內的2oo3硬回路表決，輸出裝置最終的跳機信號，可以驅動電磁閥執行相關安全保護動作，在表決時會根據各個轉速模塊的自診斷結果判斷該模塊跳機信號的有效性，如果該轉速模塊發生故障，該模塊的跳機信號會在2oo3時被切除。
報警裝置通過了絕緣強度、環境溫度、機械振動、串共模干擾、輸出負載等十余項嚴苛的性能及影響量試驗，能在工業現場穩定可靠運行。
1、ZSBJ-200A功能安全型轉速報警裝置優點特性
◆經典的結構
①ZSBJ-200A功能安全型轉速報警裝置采用插箱式的組裝設計，很容易進行模件的更換和維護安裝。采用4U標準機籠結構，整體視覺效果簡浩美觀。結構上靈活易用，抗震性能好。
②ZSBJ-200A功能安全型轉速報警裝置上下出線式設計，接線方便。
③面板按鈕操作，配合數碼管顯示，帶來舒適的人機交互體驗。
④滿足IP20防護等級。
◆強大的功能
①先進的處理器芯片：采用cortex-m3內核的STM32芯片，性能更強勁，具有更快的時鐘頻率，更多的接口資源，更低的系統功耗。
②精密的測量精度：轉速測量范圍可達1-20000Hz，1-1000Hz范圍內測量誤差≤1Hz，10000-20000Hz范圍內≤2Hz。
③強實時性：整個ZSBJ-200A功能安全型轉速報警裝置從轉速信號超速到DO跳機信號輸出時間＜25ms，具有極短的響應周期。
④現場信號診斷：加入傳感器斷路檢測功能，及時自主診析現場故障。
⑤自診析功能：按照IEC61508標準的要求，每個轉速模塊對自身電源、晶振、轉速通道、DO跳機通道、CPU內存、指令、寄存器、程序運行次序等部分進行了周期性的自診斷，診斷覆蓋率大于90%。
⑥齒輪盤誤差修正算法：通過對一定時間內ZSBJ-200A功能安全型轉速報警裝置記錄的大數據進行建模，提取出對應齒輪盤的加工誤差特征值，并用誤差特性值對新的采樣值進行修正，在不增加響應時間的情況下，大大降低了對齒輪盤加工精度的要求，測量精度更穩定準確。
◆可靠的性能
①先進的隔離技術：采用光耦、磁耦等多重隔離，實現不同模塊之間的有效隔離，提高了系統的電磁兼容性。
②干擾屏蔽技術：ZSBJ-200A功能安全型轉速報警裝置采用屏蔽線纜、磁珠、共模扼流圈等多重防護技術，濾波電容、RC濾波等多種濾波技術，有效屏蔽現場信號干擾。
③嚴苛的性能試驗測試：ZSBJ-200A功能安全型轉速報警裝置通過了絕緣強度、環境溫度、機械振動、串共模干擾、輸出負載等十余項嚴苛的試驗測試。
④功能安全型繼電器輸出：TMR設計，確保最高的安全性和可靠性。
2、技術指標
◆輸入信號
①PI×3：0-20kHz，兼容磁阻和霍爾型(24V)傳感器，用不同接線端子區分，精度要求0-10K：±1轉，10-20K：±2轉
②DI×6：3路Reset，3路Trip DI信號輸入
◆輸出信號
①PO×3：0-5V，方波輸出，0-20kHz，精度同PI
②DO×9：超速報警設定值報警/模塊故障報警，繼電器輸出，常開觸點
③DO×1：跳機輸出
④AO×3：4-20mA信號輸出，精度1‰
◆裝置供電：24VDC±5%，功耗≤15W
◆響應時間：轉速超限到跳機DO輸出時間＜25ms
◆工作溫度：0-50℃
《ZSBJ-200A功能安全型轉速報警裝置》由電廠發電機組轉速表技術人員推薦，您如果了解ZSBJ-200A功能安全型轉速報警裝置價格請與網站客服聯系。
