常見歐美進口數顯儀表外形尺寸及開孔尺寸
◆1/32 DIN尺寸儀表的外形為48×25.4mm(寬×高)，1/32 DIN尺寸儀表的開孔尺寸為45×22.5mm(寬×高)
◆1/16 DIN尺寸儀表的外形為48×48mm(寬×高)，1/16 DIN尺寸儀表的開孔尺寸為45×45mm(寬×高)
◆1/8 DIN尺寸儀表的外形為96×48mm(寬×高)，1/8 DIN尺寸儀表的開孔尺寸為92×45mm(寬×高)
◆1/8 DIN垂直尺寸儀表的外形為48×96mm(寬×高)，1/8 DIN垂直尺寸儀表的開孔尺寸為45×92mm(寬×高)
◆1/4 DIN尺寸儀表的外形尺寸為96×96mm(寬×高)，1/4 DIN尺寸儀表的開孔尺寸為92×92mm(寬×高)

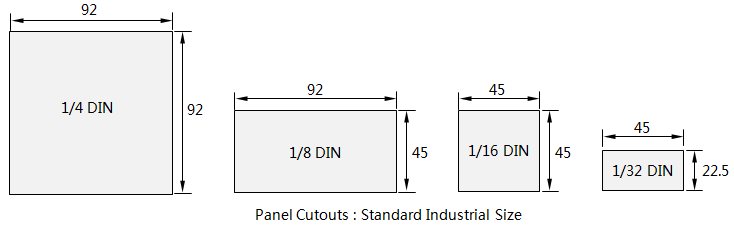

進口數顯儀表開孔尺寸示意圖
國產數顯儀表外形尺寸及開孔尺寸
國產數顯儀表常見的外形有七種：160×80mm(寬×高)、80×160mm(寬×高)、96×96mm(寬×高)、96×48mm(寬×高)、48×96mm(寬×高)、72×72mm(寬×高)和48×48mm(寬×高)。
◆160×80mm外形儀表的開孔尺寸為152×76mm(寬×高)
◆80×160mm外形儀表的開孔尺寸為76×152mm(寬×高)
◆96×96mm外形儀表的開孔尺寸為92×92mm(寬×高)
◆48×96mm外形儀表的開孔尺寸為45×92mm(寬×高)
◆96×48mm外形儀表的開孔尺寸為92×48mm(寬×高)
◆48×48mm外形儀表的開孔尺寸為45×45mm(寬×高)
◆72×72mm外形儀表的開孔尺寸為68×68mm(寬×高)
儀表工通過以上進口數顯儀表和國產數顯儀表尺寸對比，相信你在儀表箱開孔及更換儀表時就能得心應手了。
