功率表是用來直接測量電功率的儀表。直流電路中的電功率為電壓和電流的乘積。交流電路中的電功率(又稱有功功率)除與電壓、電流的有效值有關外，還與它們之間的相位差的余弦有關，有功功率P=U×I×cosφ。因此，能夠直接測量電功率的儀表必須能夠反映出它們間的相乘積關系。
功率表的接線
功率表的接線端至少應該有四個：兩個電流端，兩個電壓端，分別在一個電流端和一個電壓端上標有“*”號，它們稱為電流線圈和電壓線圈的“同極性端”。按國標規定有功功率表文字符號是PW，大家可參閱《電氣符號大全》技術文章。
功率表接線規則
電流線圈端與被測負載串聯，電壓線圈端與被測負載并聯；電流端鈕的“*”端和電壓端鈕的“*”端必須接在電壓的同一極性上；如果“*”端同是電流和電壓線圈電流的流入端(在交流情況下，其相位差小于或等于90°)或流出端時，指針功率表的指針正向偏轉，反之，則反向偏轉。故“*”又稱為“發電機端”。
功率表接線方式的選擇
圖1 功率表的正確接線方法
在圖1所示的四種接線方式中，a和c為“電壓支路前接”，而b和d為“電壓支路前接”。它們的區別是產生方法誤差不同。一般情況下，電流線圈的功耗都比電壓線圈支路小，所以一般都采用電壓支路前接的接法。
昌暉儀表生產的功率表有單相有功功率表、單相無功功率表、三相有功功率表和三相無功功率四種，下面是這幾種功率表的接線圖：

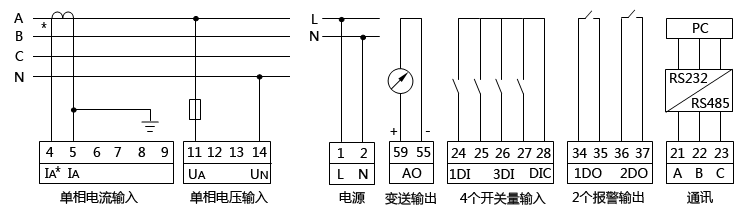

1、YR-GFP單相有功功率表接線圖
2、YR-GFP三相有功功率表接線圖

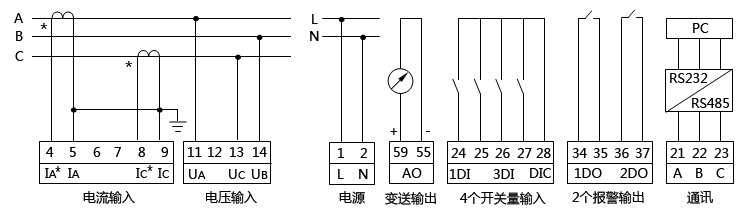

①YR-GFP三相三線低壓系統有功功率表接線圖

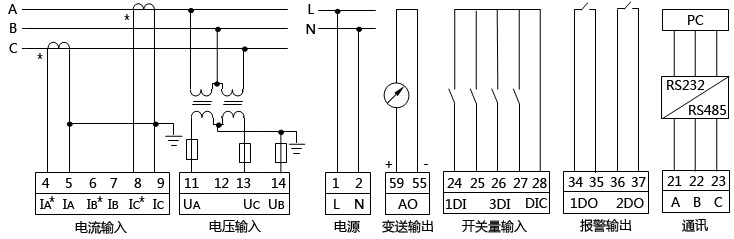

②YR-GFP三相三線高壓系統有功功率表接線圖

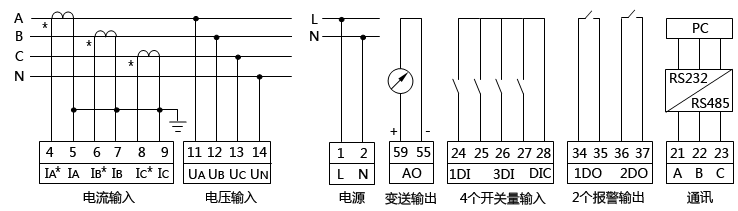

③YR-GFP三相四線低壓系統有功功率表接線圖

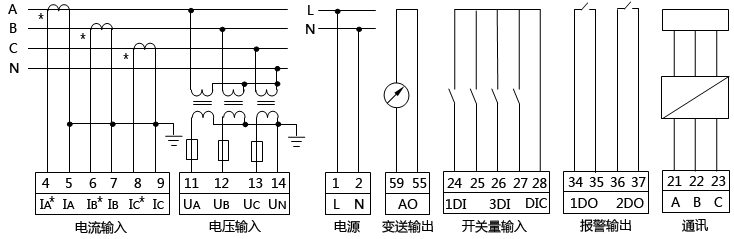

④YR-GFP三相四線高壓系統有功功率表接線圖
