ABB定位器性能優越，但型號眾多且功能各異，昌暉儀表在本文介紹不同型號的ABB定位器的功能差別，方便用戶在選型時使用。
不同系列ABB定位器的功能對比

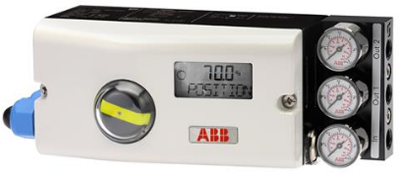

TZIDC系列ABB定位器：智能，4-20mA+HART
TZIDC-110系列ABB定位器：智能，帶PROFIBUS PA通訊
TZIDC-120系列ABB定位器：智能，帶FOUNDATION Fieldbus通訊
TZIDC-200系列ABB定位器：智能, 隔爆，4-20mA+Hart通訊
TZIDC-210系列ABB定位器：智能，隔爆，帶PROFIBUS PA通訊
TZIDC-220系列ABB定位器：智能，隔爆，帶FOUNDATION Fieldbus通訊
常用現貨ABB定位器型號
V18345-1010121001
單作用、故障安全、 帶4-20mA反饋兩線制、連接1/2-14NPT
V18345-1010221001
單作用、故障閉鎖(三斷保護)、帶4-20mA反饋兩線制、連接1/2-14NPT
V18345-1011121001
單作用、故障安全、帶4-20mA反饋兩線制，ib苯安防爆、連接1/2-14NPT
V18345-1017121001
單作用、故障安全、帶4-20mA反饋兩線制、ia苯安防爆、連接1/2-14NPT
V18345-1027120001
單作用、故障安全、無反饋，ia苯安防爆、帶HART通信、連接1/2-14NPT
V18345-1010520001
雙作用、故障閉鎖(三斷保護)、無反饋、連接1/2-14NPT
V18345-1010421001
雙作用、故障安全、帶4-20mA反饋兩線制、連接1/2-14NPT
V18345-1010521001
雙作用、故障閉鎖(三斷保護)、帶4～20mA反饋兩線制、連接1/2－14NPT
V18345-1027420001
雙作用、故障安全、無反饋，ia苯安防爆、帶HART通信、連接1/2－14NPT
V18348-10111300110
V18348-10111310110
V18348-10113300110
V18348-10113310110
V18348-10111200110
V18348-10111210110
V18348-10114300110
V18348-10114310110

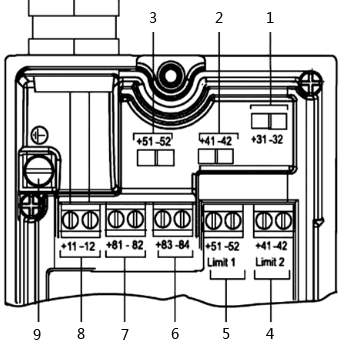

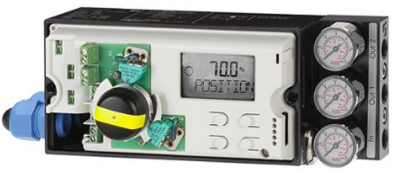

ABB定位器電氣連接端子分布圖
1、模擬位置反饋模塊
2、數字位置反饋模塊或關閉模塊的開關
3、數字位置反饋模塊或關閉模塊接線端
4、數字位置反饋，接近開關或24V微動開關
5、數字位置反饋，接近開關或24V微動開關
6、數字輸出DO
7、數字輸入DI
8、4-20mA信號
9、接地螺絲
TZIDC系列電氣定位器選型表
V18345-①②③④⑤⑥⑦⑧⑨⑩
①機殼/安裝(鋁制殼機，涂漆，防護等級IP65(NEMA4X) )
[1]：通用型
[2]：通用型+帶機械位置指示器
[5]：旋轉角度擴展到270o
[6]：旋轉角度擴展到270o+帶機械位置指示器
②設計代碼
[0]工廠默認
③輸入/通信端口
[1]：4-20mA輸入，兩線制+LKS適配器插座
[2]：4-20mA輸入，兩線制+LKS適配器插座和FSK調制模塊(用于HART通信)
④防爆保護
[0]：無
[1]：ATEX ExⅡ2GE ExibⅡCT6
[2]：FM/CSA
[4]：ATEX EExnAⅡT6
[5]：IECEx ExibⅡCT6
[6]：IECEx ExnAⅡT6
[7]：ATEX ExⅡ2G EExiaⅡCT6
⑤輸出/安全位置(斷電時)
[1]：單作用，故障安全
[2]：單作用，故障閉鎖
[4]：雙作用，故障安全
[5]：雙作用，故障閉鎖
⑥連接
[2]：電纜：螺紋1/2-14NPT；氣管：螺紋1/4-18NPT
[5]：電纜：螺紋M20×1.5；氣管：螺紋1/4-18NPT
[6]：電纜：螺紋M20×1.5；氣管：螺紋G1/4
⑦可選模塊用于模擬或數字位置反饋
[0]：無
[1]：模擬位置反饋板，4-20mA，兩線制
[3]：數字位置反饋板
[4]：關閉模塊
[5]：模擬位置反饋板，4-20mA，兩線制+數字位置反饋板
[6]：模擬位置反饋板，4-20mA，兩線制+關閉模塊
[7]：模擬位置反饋板，4-20mA，48VDC(防爆型定位器不能選該型號)
⑧可選的機械位置反饋組件
[0]：無
[1]：帶接近開關SJ2-SN（常閉或邏輯1）
[3]：帶接近開關SJ2-S1N（常開或邏輯0）
[5]：帶24VDC/AC微動開關
⑨設計代碼
[0]：原廠代碼(必須保留)
⑩設計(顏色代碼)
[1]：標準
[P]：防護等級IP66(NEMA4X)(帶機械位置指示的定位器才能選)
[E]：化學工業特殊涂層(帶機械位置指示的定位器才能選)
TZIDC-200系列隔爆智能電氣定位器選型表
V18348-①②③④⑤⑥⑦⑧⑨⑩?
①機殼/安裝
[1]：通用性
[2]：通用型+機械位置指示器
[3]：一體式安裝
[4]：一體式安裝+機械位置指示器
[5]：旋轉角度擴展至270°
[6]：旋轉角度擴展至270°+機械位置指示器
②工廠默認
[0]：工廠默認
③操作
[1]：帶操作鍵盤和顯示
④防爆保護
[1]：ATEX ExⅡ2 G EExdⅡCT4、T5、T6
[2]：FM/CSA Class1、Div.1、Group C-D(explosion-proof)
[3]：ATEX EEx ib and EEx d ⅡCT6
[4]：FM/CSA intrinsically safe and explosion_proof
[5]：IECEx Ex ib ⅡC T6
[D]：GOST Russia Ex d ⅡC T4/T5/T6
⑤輸出/安全位置(斷電時)
[1]：單作用，故障安全
[2]：單作用，故障閉鎖
[3]：雙作用，故障安全
[4]：雙作用，故障閉鎖
⑥連接(EEx d的格蘭頭)
[1]：電纜：螺紋M20×1.5；氣管：螺紋G1/4
[2]：電纜：螺紋M20×1.5；氣管：螺紋G1/4-18NPT
[3]：電纜：螺紋1/2-14NPT；氣管：螺紋G1/4-18NPT
⑦可選模塊
[0]：無
[1]：模擬位置反饋板，信號范圍4-20mA，兩線制
[3]：數字位置反饋板
[4]：模擬位置反饋板，信號范圍4-20mA，兩線制+數字位置反饋板
[5]：關閉模塊(只有“故障-安全”的定位器才能選)
[6]：模擬位置反饋板，信號范圍4-20mA，兩線制+關閉模塊
⑧可選的機械式數字位置反饋組件
[0]：無
[1]：帶接近開關SJ2-SN(常閉或邏輯1)
[2]：帶接近開關SJ2-S1N(常開或邏輯0)
[3]：帶24VDC/AC微動開關
⑨參數設定和總線地址
[1]：缺省參數和地址
[2]：設定用戶指定的參數和地址
⑩設計(顏色/代碼)
[1]：標準
[2]：特殊(按需要提供)
?設備識別標簽
[0]：無
[1]：粘貼牌(請提供位號列表)
[2]：不銹鋼牌(請提供位號列表)
昌暉儀表網有ABB定位器中文說明書供大家參考，如果您在使用和選型中遇到困難，可通過電話0871-65127691或站點上的QQ客服與技術人員溝通。
