世宏過程控制輔助設計軟件(簡稱：世宏軟件，英文縮寫：SHS)是流程行業工廠設計的過程控制輔助設計軟件，適用于石油、石化、化工、輕紡、電力和冶金等工程設計行業的自控工程輔助設計。昌暉儀表將用三篇文章介紹世宏過程控制輔助設計軟件的主要功能。
1、世宏軟件開發原則
SHS軟件開發原則主要體現在以下幾個方面：
①基于設計是工程建設的靈魂這一理念，為工程設計人員提供輔助設計功能，兼顧采購和施工，并為用戶提供數字化工廠移交的基礎數據打下基礎。
②將石油、石化和化工行業工程設計的許多成功經驗植入軟件編制中，以便為用戶提供更豐宿的工廠設計和數據管理方面的經驗。
③注承給用戶提供可以方便地進行擴展和定制的平臺。用戶可以根據行業特點和設計習慣，方便地進行用戶化工程定制。
④注重SHS軟件版本的良好繼承性，保護新老客戶的切身利益。
⑤網絡版和單機版兩個版木。首先開發單機版SHS軟件，在積累大量應用經驗的基礎上推出網絡版SHS軟件。使得項日管理模式靈活，兼顧大、中、小設計頂目的不同需求和不同管理體系，
⑥建立與其他主流自控輔助設計軟件的技術和數據接口，保證與用戶要求的信息服務平臺得以實現數據交換。
2、世宏軟件技術管理和作業文件體系
使用SHS軟件的工程設計用戶應建立完善的技術管理和作業文件體系，技術管理文件主要包括：自控專業與其他專業的分工、各個設計階段的基本工作程序、應編設計文件、質量保證程序及設計方案評審規定等；作業文件主要包括：自控專業在各個設計階段的設計成品文件和設計過程文件的設計內容深度規定、設計文件的標準化表格和圖框模板、相關設計計算規定以及配套技術支持規定
3、SHS軟件主控程序
SHS主界面主要菜單功能：
①文件菜單。用于建立新項目及項目數據、修改項目數據、打開已有項目、軟件版本升級、備份數據庫。
②系統工具菜單。完成儀表定義、數據表設計器、填表定義、控制閥數據維護和外形尺寸維護、編輯管材數據、維護材料表、定義控制室接線設備、定義計算程序字段等。
③項目工具菜單。用于從Excel導入數據，從管道設備號取數據，過濾設置，數據庫合并和拆分、導入等。
④輔助工具菜單。包括編輯詞典和單位換算。
⑤版本工具菜單。包括新舊版本SHS軟件的轉換。
世宏軟件主要功能模塊
1、概述
根據過程控制工程設計中設計文件的內在聯系及邏輯功能，世宏過程控制輔助設計軟件劃分成若干可獨立運行的功能模塊，各個模塊既能夠獨立運行又能與相關模塊連接在一起，形成完整的軟件包。SHS軟件的主要功能模塊見表1。

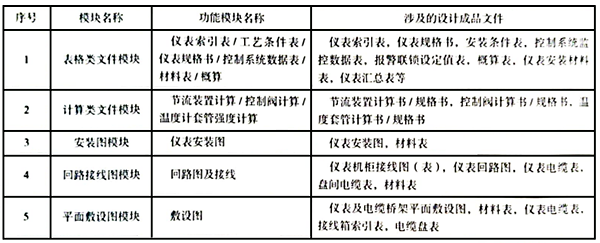

表1 SHS軟主要功能模塊
2、SHS軟表格類文件處理模塊
①儀表索引表。建立儀表索引表，根據儀表回路構成按照信號流向順序建立儀表回路，每個回路中包括儀表位號、儀表名稱和安裝位置等相關數據，儀表位號的增加、刪除和修改必須在該模塊完成。建立索引表的過程中可以使用自動編位號功能，建立相似的回路可以使用冋路復制功能。
儀表索引表有三種編輯方式，分別為單一回路編輯、多回路編輯和按儀表類型編輯，其中按儀表類型編輯功能可以實現同類儀表的成批編輯功能，有助于批量檢查和提高編輯效率。可實現儀表位號共用功能，對于1塊儀表有多個位號的情形，例如多點熱電偶、多點指示記錄儀等，需要將多個位號關聯到1塊儀表上，本功能可以指定一個主位號，然后選擇關聯位號，以保證其儀表規格書能夠填寫該儀表的所有位號。能夠自動生成儀表所屬的PID圖號，在儀表位號與PID圖號之間有相關性且存在內在規律性時可以提取PID號并寫入儀表索引表的所屬儀表的PID圖號欄中。自動讀取儀表基本數據，儀表基本數據是指在儀表定義中定義的儀表基本數據，主要包括儀表名稱、安裝位置、信號類型，功能代號、是否需要計算、是否需要測量引線、本安、接線、信號端子、電源端子等。具有位號成批修改功能，在該界面下輸入新儀表位號并保存后將替換原有位號并保存所有數據。能夠?qū)崿F(xiàn)儀表統計功能，儀表索引表完成后采用此功能可以統計出各類儀表的數量。
②工藝儀表條件表。工藝專業的儀表條件有兩種途徑輸入，一是在操作界面上直接鍵入，二是對于以Excel表的形式提供的條件表可以通過定義直接讀入。工藝條件輸入可按照工藝條件表分類，規格書分類和儀表類型分類三種方式完成。
③儀表規格書。在規格書選型數據輸入界面顯示工藝條件數據和/或計算數據，據此進行儀表規格項確定，儀表規格項可以直接鍵入也可在已有的選項中選擇。可以進行儀表分類數量統計。定義儀表分類的關鍵規格項，統計出儀表的數量。儀表規格書輸出時能夠自動計算頁數和頁號索引，然后將每塊儀表在規格書中所屬的頁號和文檔號寫回儀表索引表中。
④控制系統監控數據表(索引表)。該表可用于建立過程控制系統的監控數據規格項并輸入數據。同時能夠讀取來自索引表和規格書的相關數據。控制系統包括DCS，SIS，GDS等不同類型的控制系統。
⑤儀表概算表。用戶可以靈活的確定概算選項，該選項可以來自索引表、工藝條件表、儀表規格書和計算結果。在確定概算選項后，自動進行數據的分類統計工作，統計結果中包含各類儀表的總量、在不同規格下的數量以及全部位號。
未完，待續......
