壓力表

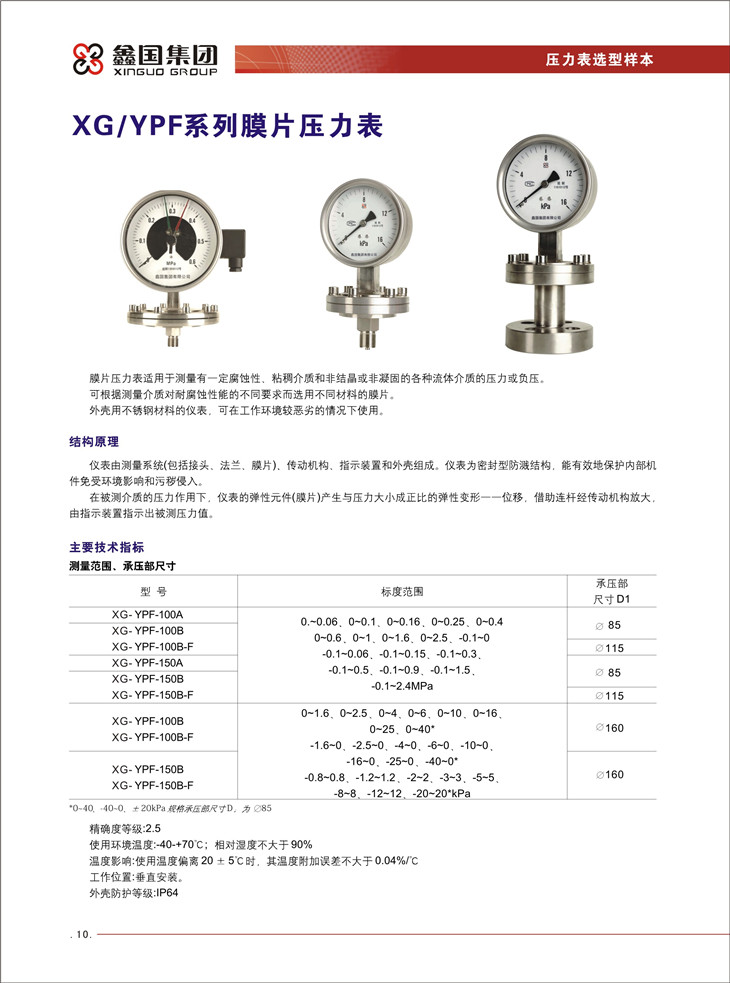

XG / YPF 系列膜片壓力表：

膜片壓力表適用于測量有一定腐蝕性，粘稠介質和非結晶或非凝固的各種流體介質的壓力或負壓?？筛鶕y量介質對耐腐蝕性能的不同要求而選用不同材料的膜片。外殼用不銹鋼材料的膜片壓力表，可在工作環境較惡劣的情況下使用。

結構原理：

膜片壓力表由測量系統（包括接頭、法蘭、膜片），傳動機構，指示裝置和外殼組成。儀表為密封型防濺結構，能有效地保護內部機件免受環境影響和污穢侵入。

在被測介質的壓力作用下，儀表的彈性元件（膜片）產生與壓力大小成正比的彈性變形——位移，借助連桿經傳動機構放大，由指示裝置指示出被測壓力值。

技術參數：

精 確度等級：2.5

使用環境溫度：-40~+70℃；相對濕度不大于90%。

溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/ 10℃。

工作位置：垂直安裝。

外殼防護等級：IP64
